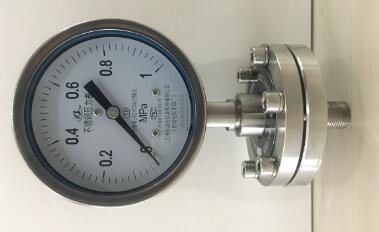

壓力表通過表內的不銹鋼敏感元件(波登管、膜盒、波紋管)的彈性形變,再由表內機芯的轉換機構將彈性形變傳導至指針,引起指針轉動來顯示壓力。

對于在外殼內充液(一般為硅油或甘油)的儀表,能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

2、表殼直徑:60mm;100mm ;150mm ;200mm。

3、表殼材質:304不銹鋼 ,316不銹鋼。

4、表殼形式:安全殼構造,隔板裝置后釋放

5、彈性元件及接頭體材質:304; 316,彈性元件與接頭體氬弧焊接 。

6、機芯材質: 304不銹鋼,316不銹鋼。

7、接頭螺紋:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等。

8、測量范圍:-0.1~0 MPa或,0.1~160 MPa

9、指針: 普通

10、表玻璃: 有機玻璃、安全型雙層玻璃

11、耐震型充填材質 甘油98%(可選擇硅油、氟油或其它類別)

12、使用環境溫度:

1)-25~70℃(外殼內充液)

2)-40~70℃(外殼內不充液)

13、溫度影響:

不大于0.4%/10℃(使用溫度偏離20±5℃)

14、抗工作環境振動:

V·H·4級(外殼內充液) V·H·3級(外殼內不充液)

15、重量:

0.2kg (Y-50)

0.35Kg(Y-60)

0.55Kg(Y-75)

0.85Kg(Y-100)

0.95kg (Y-150)

IP防護等級是由兩個數字所組成,第一個數字表示防塵、防止外物侵入的等級;第二個數字表示防濕氣、防水侵入的密閉程度。數字越大,表示其防護等級越高,兩個標示數字所表示的防護等級如下描述:

IP54 特點:防塵、防水。

第一個字母5代表:防塵; 第二位字母4代表:防止飛濺的水侵入,

IP55 特點:防塵、防水。

第一個字母5代表:防塵; 第二位字母5代表:防止噴射的水侵入,

IP65 耐震密封性較好;優點:防塵、防噴水。用于耐震及防爆儀表及現場環境惡劣的場合。

第一個字母6代表塵封,防塵密封。第二位字母5代表:噴水,

IP66特點:防塵、防水。

第一個字母6代表塵封,防塵密封。第二位字母6代表:防止大浪的入侵。

IP65的耐震表上含有防爆塞,防爆塞作用:防止管道壓力過大,導致介質從壓力表正面噴出傷到,故在后面安裝防爆塞。

1、要選在被測介質直線流動的管段部分,不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。

2、測量流動介質的壓力時,應使取壓力點與流動方向垂直,清除鉆孔毛刺。

3、測量液體壓力時,取壓點應在管道下部,使導壓管內不積存氣體,測量氣體時,取壓點應在管道上方,使導壓管內不積存液體。

2、不銹鋼壓力表外殼需噴涂PTEE聚四氟乙烯涂層時,訂貨時注明。

3、不銹鋼壓力表接頭螺紋如需特殊要求時請說明。

4、全不銹鋼壓力表分普通型和耐震型。

5、訂貨請說明名稱、型號及測量上限。
