多路閥

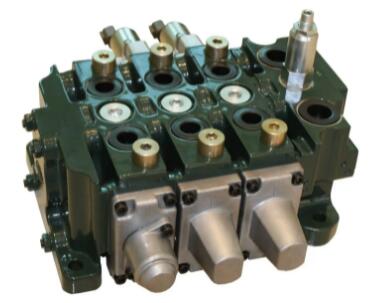

手動比例多路換向閥 MHV-32手動比例閥,最大流量800L/min 最大壓力430bar,單片最大流量達380l/min。適用于工程機械,礦山,冶金,船舶,醫藥等行業,是帶壓力補償?shù)呢撦d敏感比例換向多路閥。
簡介
多路閥整體采用統一的模塊化設計,可以為工程車輛的制造者提供可靠的系統解決方案。用用戶要以根據功能要求對閥體進行不同的組合,簡單可靠。既可以是簡單的負載敏感手動多路閥,又可以是與負載無關與泵流量無關的帶非飽和功能的電控比例控制閥,液壓英才網資深顧問李工認為,目前我國做多路閥液壓工程師大部分以應用設計為主,對于閥本身的系統設計和研發還有待提高。
原理
通常,工作閥片成組配置,進口閥塊內置三通壓力補償旁通溢流閥(邏輯元件,當多路閥停止操作,且各閥均在中位時,該閥則以補償壓力(6-·12BAR)旁通主油路流量。當某一閥工作時,該閥在負載壓力作用下旁通口減少,根據負載壓力提供所需的流量。
負載感應梭閥:
負載感應梭閥將各工作閥片的負載壓力傳至進口閥塊的壓力補償旁通溢流閥。
二通壓力補償定差減壓閥:當多個工作片閥同時工作時,負載壓力傳至該閥的彈簧側。此時,通過閥心的負反饋作用,來自動調節節流閥口兩端的壓力差, 使其基本保持不變。在其作用下各閥的流量均保持恒定,且不受負載變化的影響。機械設計,機械加工,設計軟件,機械工程師,設備管理,焊接,液壓,鑄造,密封,測量,工程機械,粉末冶金,軸承,齒輪,泵閥,工業自動化
安全溢流閥:
通常用于工作機構極限保護,例如變幅油缸
電磁溢流閥:
用于工作機構的超限保護,例如:起重機的力矩限制,三圈保護等。
比例減壓閥:
位于工作閥片手拉桿的相對一側,為直動式比例減壓閥,驅動滑閥實現比例換向,注意:直動式比例減壓閥的比例換向相對于手動比例換向,微動性能不好,若用于流量控制精度較高的應用,應采用比例伺服驅動配置的工作閥片。REXROTH, BUCHER, DELTA POWER, SAUER-DANFOSS 均有伺服驅動的比例多路閥。
