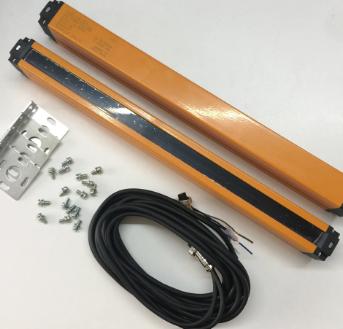

光幕傳感器

光電安全裝置通過發射紅外線,產生保護光幕,當光幕被遮擋時,裝置發出遮光信號,控制具有潛在危險的機械設備停止工作,避免發生安全事故。
光幕傳感器
簡介
安裝光電安全保護裝置,可以有效地避免安全事故的發生,避免操作工人及第三方的危險,減少事故綜合成本,有利于公司自身、操作工人及社會。

主要應用行業:鍛壓機床廠、汽車制造廠、摩托車制造廠、電器生產廠、五金加工廠、塑膠機械廠、切紙機應用等行業。

工作原理
如圖所示是一個用安全光幕檢測物體(比如手)進入的測試原理結構示意圖。圖中,光幕的一邊等間距安裝有多個紅外發射管,另一邊相應的有相同數量同樣排列的紅外接收管,每一個紅外發射管都對應有一個相應的紅外接收管,且安裝在同一條直線上。當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時,紅外發射管發出的調制信號(光信號)能順利到達紅外接收管。紅外接收管接收到調制信號后,相應的內部電路輸出低電平,而在有障礙物的情況下,紅外發射管發出的調制信號(光信號)不能順利到達紅外接收管,這時該紅外接收管接收不到調制信號,相應的內部電路輸出為高電平。當光幕中沒有物體通過時,所有紅外發射管發出的調制信號(光信號)都能順利到達另一側的相應紅外接收管,從而使內部電路全部輸出低電平。這樣,通過對內部電路狀態進行分析就可以檢測到物體存在與否的信息。

安全光幕的紅外發射和接收通路數目理論上最大可有215個,考慮到實際光幕的高度和上下通路之間的間距,一般不會超過48個。

安全光幕分直線掃描方式和交叉掃描方式,在直線掃描模式下,單片機每次向發送端和接收端發送相同的通路選擇信號,即第一路發第一路收、第二路發第二路收、…第十五路發第十五路收、第十六路發第十六路收。而在交叉掃描模式下,單片機每次向發送端和接收端發送不同的通路選擇信號。即第一路發第二路收、第二路發第一路收、……第十五路發第十六路收、第十六路發第十五路收。相比之下,交叉掃描模式對物體的高度測量更為精確,且在檢測區域中心1/3處的檢測精度最高。最小檢測高度可縮至直線掃描模式下的2/3。但是考慮到實際需要,現在普遍使用的都是直線掃描方式的安全光幕。

具備特點
●符合國際電工學會IEC61496-1/2 標準。

●采用技術成熟的同步紫或紅外線掃描,優異的光學性能和2.5°的發散角,容易對準和維護。

●外形小巧,采用鑄合金外殼,非常堅固,輕巧。

●20/40mm的多種規格分辨率。

●保護高度范圍寬4-128cm。

●電氣連接.4針M12接頭

●緊湊的尺寸OTDGM,系列產品的橫截面積僅為25×25mm。

可定制分辨率和保護幅寬,以及其它各類接口和擴展功能。

操作方法
●檢查OTDGM系列安全光幕是否牢固的固定在需裝備的設備上,TB系列光幕傳感器的發射器和接收器是否在一平面內,且以發射器和接收器為邊界的保護區域應為該平面內的一個矩形

●檢查OTDGM系列安全光幕的發射器和接收器,是否和各自的電纜準確的裝配到位,以及電纜的接線端是否與電源和控制單元準確、牢固的連接

●給OTDGM系列安全光幕傳感器接通電源,此時光幕傳感器開始自檢、同步及自校準,約1秒鐘后,發射器黃色指示燈穩定,接收器指示燈全部熄滅,表示光幕傳感器進入正常工作狀態

OTDGM系列安全光幕傳感器在工作狀態下

1、當保護區域內無侵入物體時,傳感器的接收器處于受光狀態,此時接收器的通訊指示燈(紅燈)應熄滅,發射指示燈(黃燈)點亮,這時按下被保護設備的工作開關,設備可正常運轉

2、當有物體(不小于最小可檢測體或者分辨率)侵入保護區域時,接收器的紅色指示燈將被點亮(可能是接收器處于遮光狀態,也可能是光通訊被遮斷),此時被保護設備受控,處于強制停頓狀態。

3、當侵入物體撤出保護區域后,光幕傳感器將返回1.狀態,設備將繼續工作
