橋式整流器
橋式整流器是由四只整流硅芯片作橋式連接,外用絕緣朔料封裝而成,大功率橋式整流器在絕緣層外添加鋅金屬殼包封,增強散熱。
原理
橋式整流器品種多:有扁形、圓形、方形、板凳形(分直插與貼片)等,有Gpp與O/J結構之分。最大整流電流從0.5A到100A,最高反向峰值電壓從50V到1600V。
半橋是將兩個二極管橋式整流的一半封在一起,用兩個半橋可組成一個橋式整流電路,一個半橋也可以組成變壓器帶中心抽頭的全波整流電路。
選擇整流橋要考慮整流電路和工作電壓。
整流橋堆一般用在全波整流電路中,它又分為全橋與半橋。

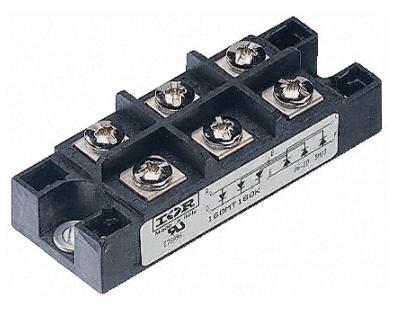

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的,圖是其外形。
全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格,耐壓值(最高反向電壓)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。
命名規則
一般橋式整流器(整流橋)命名中有3個數字,第一個數字代表額定電流,A;后兩個數字代表額定電壓(數字*100),V。
如:KBL407即4A,700V。
KBPC5010即50A,1000V(1234567,005、01、02、04、06、08、10分別代表電壓檔的50V,100V,200V,400V,600V,800V,1000V)。
在電路圖上一般是畫成如下的圖形:
選擇運用
需要特別指出的是,二極管作為整流元件,要根據不同的整流方式和負載大小加以選擇。如選擇不當,則或者不能安全工作,甚至燒了管子;或者大材小用,造成浪費。
