掃描振鏡其專業名詞叫做高速掃描振鏡Galvo scanning system。所謂振鏡,又可以稱之為電流表計,它的設計思路完全沿襲電流表的設計方法,鏡片取代了表針,而探頭的信號由計算機控制的-5V-5V 或-10V-+10V 的直流信號取代,以完成預定的動作。同轉鏡式掃描系統相同,這種典型的控制系統采用了一對折返鏡,不同的是,驅動這套鏡片的步進電機被伺服電機所取代,在這套控制系統中,位置傳感器的使用和負反饋回路的設計思路進一步保證了系統的精度,整個系統的掃描速度和重復定位精度達到一個新的水平。

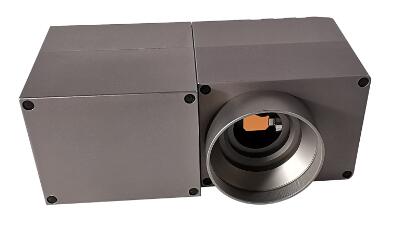

美容掃描振鏡是一種三鏡片垂直入光式醫療及美容振鏡總成,其特征在于:它包括內支架、外支架、定焦架、X掃描電機、Y掃描電機及三個鏡片,所述的內支架安裝在外支架里面,內支架和外支架通過底部的螺釘緊固連接;所述的X掃描電機垂直地安裝在外支架的頂部,所述的Y掃描電機水平地安裝在外支架的左側;所述的三個鏡片分別為X鏡片、Y鏡片及45°反射鏡,X鏡片通過X掃描電機軸與X掃描電機相連,并可繞X掃描電機軸擺動,Y鏡片通過Y掃描電機軸與Y掃描電機相連,并可繞Y掃描電機軸擺動,45°反射鏡與內支架固定連接,并與水平面成45°角;入光口孔開在外支架的頂部,并位于X掃描電機的側面,入光口孔的下方為45°反射鏡;Y鏡片的正下方設有出光口孔,該出光口孔開在外支架的底部,在出光口孔內安裝有一透鏡,該透鏡下面設有定焦架。本實用新型可以將傳統的水平入光、垂直出光的方式改變?yōu)榇怪比牍�、垂直出光的方�?使掃描振鏡在實際使用過程中更加靈活方便。可提高激光定位的精確度和整個系統長時間運行的穩定可靠性。適用于激光醫療手術及激光美容。

一、高速掃描振鏡伺服驅動板參數說明:

1、電源電壓 ±24V,最大±30V
2、模擬信號輸入阻抗 100K±1%Ω
3、位置信號輸出阻抗 1K±1%Ω
4、模擬位置信號輸入范圍 ±5V
5、位置信號輸入比例系數 0.5V/°
6、位置信號輸出比例系數 0.5V/°
7、 工作溫度 0℃~40℃
8、伺服控制板尺寸 長:96mm 寬:67mm 高:37mm

二、LE8720高速掃描振鏡馬達的電氣與機械特性:

1、小步長階躍響應時間 0.7ms
2、線性度 99.9%,范圍±20°
3、比例漂移 最大40ppM/℃
4、零漂移 最大10μRad
5、重復精度 8μRad
6、平均工作電流 2A
7、峰值電流 15A

美容掃描振鏡性能參數和技術指標:

最大模擬點陣輸入65535 (點)

點信號活動范圍0~2.56V、0~5V、0~10V [±2.56V、±5V、±10V (可選)]

電機掃描角度±20°(根據需要可隨意改變)

電機兩點介越時間0.1ms~0.5ms

點面積比例系數根據焦點可調2.56V(57600點)/2.5cm

圖形種類圓形、三角、長方、正方等多種(詳見通信協議)

圖形尺寸圓形、六邊形、線形等所有圖形都可任意改變大小,改變大小單位1mm

固定式掃描功能亂無序、順序、中分序

輸入電壓要求±24VDC

最大峰值電流5A;平均值:1.5A

關光保護信號時間0.03ms

系統故障保護時間0.09ms

故障輸出信號故障時會輸出一個信號將高電平拉低(OC輸出)

線性度99.9%

帶載鏡片10mm光斑以下

振鏡頭支架尺寸53×50×42單位:mm

用途:我公司生產的高速掃描振鏡主要應用于 激光精密打標 激光快速成型 激光調阻 醫療美容點陣激光、激光雷達等等行業

簡單的來講振鏡系統是一種由驅動板與高速擺動電機組成的一個高精度、高速度伺服控制系統,主要用于激光打標、激光內雕、舞臺燈光控制、激光打孔,點陣激光醫療美容行業等。

國際知名品牌掃描振鏡

目前國際知名品牌振鏡有不少而在我們國內用得最多是屬美國GSI、美國CTI以及德國SCANLAB。其中以德國SCANLAB振鏡質量最好、速度最快、性能最穩定,售價最高。其次是以美國CTI振鏡的速度快、性能穩定為特點。以美國GSI振鏡性價比最高。

舞臺燈光振鏡

目前國內做的最好的有龍虎振鏡/上海耐群振鏡/深圳鴻光電子做的相對比較出名,舞臺振鏡按速度分比有5K閉環式振鏡采用彈簧裝置旋轉角度分為45度,10K,20K 30K 40K 50K 60K。其他的10K以上的振鏡采用回饋電路完成。10K振鏡的掃描速度相當于一秒鐘跑一萬個點。

美容振鏡

目前國內比較出名的就是鼎垠振鏡,振鏡采用回饋電路完成,振鏡光斑最大做到10光斑,10光斑的鏡片掃描速度達到每秒65535點,是國內至今唯一一家做到鏡片這么大還能達到這個速度的。
