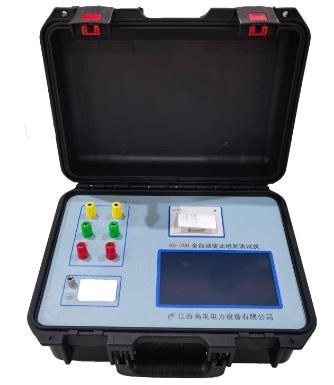

用變比電橋測量變壓器的變比,操作過程繁瑣,且測量范圍狹窄,己經不適應現代測量的快節奏、高效率的要求。全自動變比組別測試儀,體積小,重量輕,精度高,穩定性好。它采用大屏幕液晶漢字顯示、菜單操作,界面友好,變比組別可一次測完。

根據IEC及國家有關標準規定,在電力變壓器生產,用戶交接和檢修試驗過程中,變壓器變比試驗是必做的項目.這樣可有效監督變壓器產品出廠及使用過程中的質量,防止變壓器匝間短路,開路,連接錯誤,調壓開關內部故障或接觸故障.全自動變比測試儀完全根據用戶的現場使用要求,操作簡便,功能完備,數據穩定可靠的特點.能適應各種大中小型變壓器變比測試的需要.

全自動變比測試儀根據IEC及國家有關規定,變壓器生產過程中的半成品和成品以及新安裝和檢修后的變壓器在投運前必須進行變壓比測試。在國家電力部的預防性試驗規程中,要求對運行的變壓器定期進行變比的測定。通過對變壓器的變比測試,可以檢查變壓器繞組匝數比、分接開關的狀況,判斷變壓器是否存在匝間短路等缺陷,是否可以并列運行,從而保證設備的安全使用。

2、自動進行組別變換,可直接測量單相、三相變壓器和互感器的變比。

3、自動切換相序。

4、自動切換量程。

5、自動校表。

6、輸入標準變比后,能自動算出相對誤差。

7、一次測量完成,自動切斷試驗電壓。

8、測量結果自動保存,可打印出測試數據,并可存儲20次歷史測量數據。

使用環境溫度:-5℃~40℃

使用環境濕度:<85%

體積:430×320×215 mm3

重量:5kg

測量精度:0.2%

極性:正極性 負極性

2、打開電源開關,接著顯示自檢1;自檢2;自檢3;通過,表示儀器正在自檢,最后分別顯示上次試驗的變比,分接百分比、組別、信息顯示欄(誤差顯示欄)顯示"自檢通過",表明儀器正常,可進行下一步操作。

3、按〈參數〉鍵,依次輸入變比,分接間距、組別,直至參數指示燈熄滅,如本次試驗所用參數與前次相同,此項操作可省略。

4、用分接調節鍵調整分接點,每按一次該鍵,分接值移動一個分接間距,如按分接調節鍵,分接顯示欄無任何反應,則說明分接間距沒有設置,此時可按參數鍵,設置分接間距。

5、測量

a、三相連續:按〈三相連續〉鍵,鍵燈亮,按〈開始〉鍵,鍵燈亮,儀器開始測量,并自動進入記錄狀態,每測完一相,發出提示音,進入下一相測量,全部完成后,自動停止。

b、單相:按〈AB〉鍵,鍵燈亮,按〈開始〉鍵,鍵燈亮,儀器開始測量待誤差顯示穩定后,記下該數據,按〈停止〉鍵,鍵燈亮,完成AB相的測試。同樣完成BC、CA相的測量。

6、打印

a、如需打印,必須在測量操作前按記錄鍵,鍵燈亮,儀器進入自動記錄狀態,自動記錄以后每次測量操作的數據,切斷電源,如果用三相連續功能進行測量,儀器自動記錄,測量前無需按〈記錄〉鍵。

b、按打印鍵,屏幕顯示"正在打印",稍候屏幕顯示"打印完畢"即可完成打印。如在打印過程中按任意鍵,屏幕顯示"中止打印",即可中途退出打印。如果內存中沒有數據,按打印鍵,則打印鍵燈和記錄鍵燈同時閃爍,屏幕顯示"內存空"不能打印。

C、當然,如果以前試驗數據不用保留,則在測量操作前清除數據。按〈清除內存〉鍵,如內存已空,則清除內存鍵燈和記錄鍵燈同時閃爍,屏幕顯示"內存已空",如內存未空,則屏幕顯示"清內存嗎?",再按清除內存鍵,則清除內存,則中止清除內存,屏幕顯示"中止清內存"。內存已滿時,〈打印〉和〈清除內存〉鍵燈閃爍提示,連續按兩下〈清除內存〉鍵,可以清除舊數據。

7、其它功能鍵的使用

a、〈顯示實測變比〉鍵:如果需要在測量過程中觀察實測變比值,則在測量前按〈顯示實測變比〉鍵,鍵燈亮,表明測量過程中可以顯示實測變比值。再次按〈顯示實測變比〉鍵,鍵燈滅,則在測量過程中不顯示實測變比值。

b、〈分接在低壓側〉鍵:大部分變壓器的分接在高壓側,測分接在低壓側的變壓器時,使用此鍵,鍵燈亮,再按此鍵,鍵燈滅,多數情況下,此鍵燈應是熄滅的。

c、〈分析組別〉鍵:如果事先不知道三相變壓器的組別,則將三相變壓器測試線接好,按〈分析組別〉鍵,鍵燈亮,按〈開始〉鍵,儀器開始工作,約需70秒時間,組別和變比測試結果會顯示出來。儀器不分析單相變壓器組別,僅為0或6,如果極性錯誤,組別顯示窗閃爍,提示錯誤。有的變壓器分析組別時錯誤,但輸入?yún)��?shù)能正常測量,其原因是變壓器鐵芯插片對稱性不好,在一個柱激磁時,其它柱磁分布誤差較大。

d、〈自檢〉鍵:按〈自檢〉鍵,儀器開始自檢。首先,依次點亮全部顯示器,供操作者檢查,然后,檢查分壓器和測量回路是否工作正常。

e、數字鍵:數字鍵是復合功能鍵,在〈參數〉鍵燈亮?xí)r有效。比如數字"0"在參數鍵燈亮?xí)r,按〈打印〉鍵,則輸入0,如參數燈滅時,按〈打印〉鍵,則打印。

2、如果測試線短路,高低壓接反,會熔斷保險。保險熔斷后,如果進行測量,再顯示" 正在測量,請等待! "后停住,請關機,更換相同容量的保險,重測。

3、連線要保持接觸良好,儀器應良好接地!

4、儀器的工作場所應遠離強電場,強磁場,高頻設備。供電電源干擾越小越好,宜選用照明線,如果電源干擾還是較大,可以由交流凈化電源給儀器供電,交流凈化電源的容量大于200VA即可。

5、儀器工作時,如果出現液晶屏顯示紊亂,按所有按鍵均無響應,或者測量值與實際值相差很遠,請按復位鍵,或者關掉電源,再重新操作。

6、如果顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。

7、儀器應存放在干燥通風處。
