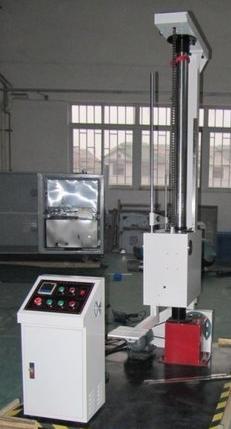

產品原理及作用:跌落試驗機為產品包裝后在模擬不同的棱、角、面于不同的高度跌落于地面時的情況,從而了解產品受損情況及評估產品包裝組件在跌落時所能承受的墮落高度及耐沖擊強度。從而根據產品實際情況及國家標準范圍內進行改進、完善包裝設計。

參照標準:GB/T 2423.8-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗Ed:自由跌落

臺灣ST特殊定制鏈條

真正完成面、棱、角跌落試驗

電動復位、電控跌落及電動升降裝置,使用方便

保證貨物托架與包裝試件的自由分離,實現包裝試件的自由跌落,沖擊振動小,穩定可靠

配置數顯高度顯示儀及采用譯碼器進行高度跟蹤,從而能精確地給出產品跌落高度

與預設跌落高度誤差不超過2%或10mm

采用國際標準150 2248 一1985 《 包裝― 完整、滿裝的運輸包裝件垂直沖擊跌落試驗》

引用:GB / T 4857 . 1 包裝運輸包裝件各部位的標示方法

GB / T4857 . 2 包裝運輸包裝件溫濕度調節處理

GB / T 4857 . 17 包裝運輸包裝件編制性能試驗大綱的一般原理

GB 4857 . 18 包裝運輸包裝件編制性能試驗大綱的定量數據

提起試驗樣品至預定高度,然后使其按預定狀態自由落下,與沖擊臺面相撞。

跌落高度可預置,當試件升至預置高度任自動定位

釋放機構自由靈活、可靠、確保試件在釋放瞬間和自由跌落途中不受任何外力影響,從而確保了試件所要求的跌落狀態。

結構科學合理,使用安全可靠,斜度沖擊試驗臺。

運輸包裝件進行斜臺沖擊試驗。

請不要將本設備用于規定試驗及料以外的目的。

◆請完善安裝環境。

請置于室溫下。

濕度低的場所。(80%以下無結露)

灰塵和塵埃少的場所。

◆請按要求安裝試驗材料。

按要求安裝試驗材料,否則可能出現不可預期故障。

◆進行配線和維護作業時,請務必關閉電源。

為了防止在作業過程中機器失去控制而導致事故和觸電,請?jiān)谶M(jìn)行作業前,務必先關閉電源。

◆電源

關于本設備的電源,請注意以下事項。

※原則上配電方式采用三相380V電源。

※關于電源及電源工程,請與電氣工程人員或有同等知識的人士商量。

◆電源線

請務必使用隨設備提供的電源線。發現電源線和電源插頭有異常情況時,請與本公司聯系。同我公司服務人員進行更換或指導更換。

◆保險絲

為了防止火災和內部電路的破損等,請不要用規定以外的保險絲。更換保險絲時,請使用與原設備相同型號和形狀的保險絲。

◆特別警告:警告應注意所執行的應用、或條件均具有很高的危險性,可能導致人員受傷或甚至死亡。

為了防止意外傷害或死亡發生,在搬移和使用設備時,請務必先觀察清楚,然后再進行動作。

之連接線按插頭適配情況接好,并試運行上升/下降命令.(若試運行時出現按上升 鍵卻向下運行或按下降鍵卻運行上升之情況,只需在電源處調換相數即可;

2、跌落高度調整:

3、將被測物體放于工作臺面,然后用固定桿加以固定;

4、按上升鍵使被測物體提升至設定高度;

5、按跌落鍵使工作臺面瞬間脫離被測物體,被測物體做自由跌落運動;

6、按復位鍵使工作臺恢復工作狀態;

7、若重復試驗,則重復上述步驟;

8、試驗完后:按降低鍵使工作臺面運作至最低位置關閉電源鍵。

2、新機到廠安裝完成后,須在滑動圓桿處加適當?shù)蜐舛葯C(jī)油,嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類)。

3、如果上油處時間長了有過多灰塵請將機器降到低部,擦試完以前的機油,再重機上油;

5、試驗機的升降軸及鏈條需定期加潤滑油。

6、齒輪減速箱每半年換輸油一次。

7、非工作時應切斷所有電源,保證升降軸的清潔。

8、非操作人員不得任意操作本機

2、雙翼跌落試驗機新機到廠安裝完成后,須在滑動圓桿處加適當?shù)蜐舛葯C(jī)油,嚴禁加入防銹油或高濃度機油及積壓種帶有腐蝕性油類)。

3、如果上油處時間長了有過多灰塵請將機器降到低部,擦試完以前的機油,再重機上油;

4、跌落試驗機屬?zèng)_擊力機械性設備,新機使用過于500次以上時,須把各螺絲緊固一以,以免發生故障

5、試驗機的升降軸及鏈條需定期加潤滑油。

6、齒輪減速箱每半年換輸油一次。

7、非工作時應切斷所有電源,保證升降軸的清潔。

8、非操作人員不得任意操作本跌落測試機。

按下此鍵,請輸入密碼,再按此鍵確認,再根據需要設定高度。

比如高度要求是1200mm, 先按下●鍵,輸入密碼, 表面出現閃動光標,按→鍵移動所需數字,按▲更改數值到1200即可。

電源要求:AC 3φ 5W 380V

試驗高度:40-170cm

試驗空間:80×60×40~170cm

高度運行:采用馬達傳動

高度控制:采用限位控制,到達設定高度后自動

停止具有上升、下降、自動停止功能

跌落試驗:采用氣動控制

沖擊底板:1200×1200×90mm,鋼板厚度為8mm, 底為多筋結構,使沖擊臺面上任何 100mm2的面積上承受10kg的 靜負荷時,其變形量 不超過0.1mm

最大承受試件重量:150kg

其它:機臺需置于一水平且有一定強度之平臺上安裝定位。

PACkaging-Transportpackages-Verticalimpacttest代替GB4857.5-84

method勿.. dropping

本標準等效采用國際標準ISO2

2248-1985《包裝-完整、滿裝的運輸包裝件垂直沖擊跌落試驗》

1、主題內容與適用范圍

本標準規定了對運輸包裝件進行垂直沖擊試驗時所用試驗設備的主要性能要求、試驗程序及試驗報告的內容

本標準適用于評定運輸包裝件在受到垂直沖擊時的耐沖擊強度及包裝對內裝物的保護能力。它既可以作為單項試驗,也可以作為一系列試驗的組成部分。

2、引用標準..

GB/T4857.1包裝運輸包裝件各部位的標示方法

GB/T4857.2包裝運輸包裝件溫濕度調節處理

GB/T4857.17包裝運輸包裝件編制性能試驗大綱的一般原理

GB4857.18包裝運輸包裝件編制性能試驗大綱的定量數據

3、試驗設備..

4、門沖擊臺

沖擊臺面為水平平面,試驗時不移動,不變形,并滿足下列要求:

a.為整塊物體,質量至少為試驗樣品質量的50倍;

b.要有足夠大的面積,以保證試驗樣品完全落在沖擊臺面上;

.在沖擊臺面上任意兩點的水平高度差不得超過2mm;

d沖擊臺面上任何10

00m'0k其變形量不得超過。1 i,

m的面積上承受1 g的靜負荷時,mn

4.2提升裝置

在提升或下降過程中,不應損壞試驗樣品。..

4.3支撐裝置

支撐試驗樣品的裝置在釋放前應能使試驗樣品處于所要求的預定狀態。

4.4釋放裝置

在釋放試驗樣品的跌落過程中,應使試驗樣品不碰到裝置的任何部件,保證其自由跌落。

國家技術監督局1992一02一13批準

GB/T 4857.5一.. 9 2

5、試驗程序..

5門試驗樣品的準備

按GB /T 4857.17的要求準備試驗樣品。..

5.2試驗樣品各部位的編號

按G B/T 4857.1的規定對試驗樣品各部位進行編號。..

5.3試驗樣品的預處理

按G B/T 4857.2的規定,選定一種條件對試驗樣品進行溫濕度預處理。..

5.4試驗時的溫濕度條件

試驗應在與預處理相同的溫濕度條件下進行。如果達不到預處理?xiàng)l件,則應在盡可能接近預處理溫

濕度條件下進行試驗。..

5.5試驗強度值的選擇

按G B/T 4857.18的規定選擇試驗強度值。..

5.6試驗步驟..

5.6.1提起試驗樣品至所需的跌落高度位置,并按預定狀態將其支撐住其提起高度與預定高度之差

不得超過預定高度的士2%。跌落高度是指準備釋放時試驗樣品的最低點與沖擊臺面之間的跟離。..

5.6.2按下列預定狀態,釋放試驗樣品:

面跌落時,使試驗樣品的跌落面與水平面之間的夾角最大不超過2 0;

b.棱跌落時,使跌落的棱與水平面之間的夾角最大不超過2 ',試驗樣品上規定面與沖擊臺面夾

角的誤差不大于士5�；驃A角的1 0%(以較大的數值為準),使試驗樣品的重力線通過被跌落的棱;

c角跌落時,。0,(

試驗樣品上規定面與沖擊臺面之間的夾角誤差不大于士5或此夾角的1 y以較大

數值為準),使試驗樣品的重力線通過被跌落的角;

d無論何種狀態和形狀的試驗樣品,都應使試驗樣品的重力線通過被跌落的面、線、點..

5.6.3實際沖擊速度與自由跌落時的沖擊速度之差不超過自由跌落時的士1 %.

5,64試驗后按有關標準或規定檢查包裝及內裝物的損壞情況。并分析試驗結果。

6試驗報告

試驗報告應包括下列內容:

a.內裝物的名稱、規格、型號、數量等;

b.試驗樣品的數量;

c詳細說明:包裝容器的名稱、尺寸、結構和材料規格;附件、緩沖襯墊、支撐物、固定方法、封u .

捆扎狀態及其他防護措施;

d.試驗樣品的質量和內裝物的質量,以千克計;

e.預處理時的溫度、相對濕度和預處理時間;

f試驗場所的溫度和相對濕度;

8.詳細說明試驗時試驗樣品的放置狀態;

n_試驗樣品的跌落順序、跌落次數

1.試驗樣品的跌落高度,以毫米計;

J.試驗所用設備類型;

k試驗結果的記錄,以及在試驗中觀察到的任何有助于正確解釋試驗結果的現象;

1說明所用試驗方法與本標準的差異;

m.試驗日期.試驗人員簽字,試驗單位蓋章

Gs/T 4857.5一9 2

附加說明:

本標準由中華人民共和國機械電子工業部提出。

本標準由機械電子工業部機械標準化研究所歸口。

本標準由機械電子工業部機械標準化研究所負責起草。

2、跌落高度可預置,當試件升至預置高度任自動定位

3、釋放機構自由靈活、可靠、確保試件在釋放瞬間和自由跌落途中不受任何外力影響,從而確保了試件所要求的跌落狀態。

4、結構科學合理,使用安全可靠,斜度沖擊試驗臺

5、運輸包裝件進行斜臺沖擊試驗,許定運輸包裝件所能承受的沖擊力和對內裝物的保護能力本機可對包裝件的面、角、菱作自由跌落試驗。
