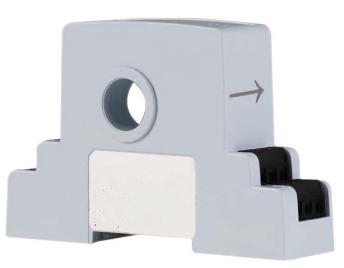

電壓傳感器

電壓傳感器是一種將被測電量參數轉換成直流電流、直流電壓并隔離輸出模擬信號或數字信號的裝置。電壓傳感器用于測量電網中波形畸變較嚴重的電壓或電流信號,也可以測量方波,三角波等非正弦波形。

電壓變送器通用技術條件:

引用標準及規則:GB/T13850-1998;

相對濕度:≤93%;

準確度等級: 0.2、0.5級;

貯藏條件:溫度-40~+70℃,相對濕度20~90%,無凝露;

工作溫度:-10~55℃;

平均無故障時間:≥30000h。

電壓傳感器
前言
伴隨著城市人口和建設規模的擴大,各種用電設備的增多,用電量越來越大,城市的供電設備經常超負荷運轉,用電環境變得越來越惡劣,對電源的“考驗”越來越嚴重。據統計,每天,用電設備都要遭受120次左右各種的電源問題的侵?jǐn)_,電子設備故障的60%來自電源[7]。因此,電源問題的重要性日益凸顯出來。原先作為配角,資金投入較少的電源越來越受到廠商和研究人員的重視,電源技術遂發展成為一門嶄新的技術。

而今,小小的電源設備已經融合了越來越多的新技術。例如開關電源、硬開關、軟開關、參數穩壓、線性反饋穩壓、磁放大器技術、數控調壓、PWM、SPWM、電磁兼容等等。實際需求直接推動電源技術不斷發展和進步,為了自動檢測和顯示電流,并在過流、過壓等危害情況發生時具有自動保護功能和更高級的智能控制,具有傳感檢測、傳感采樣、傳感保護的電源技術漸成趨勢,檢測電流或電壓的傳感器便應運而生并在中國開始受到廣大電源設計者的青睞,本文主要介紹電壓傳感器。

工作原理
ABB公司的電流傳感器可以測量各種類型的電流,從直流電到幾十千赫茲的交流電,其所依據的工作原理主要是霍爾效應,如圖1所示。

當原邊導線經過電流傳感器時,原邊電流IP會產生磁力線①,原邊磁力線集中在磁芯②周圍,內置在磁芯氣隙中的霍爾電極③可產生和原邊磁力線①成正比的大小僅幾毫伏的電壓,電子電路④可把這個微小的信號轉變成副邊電流IS⑤,并存在以下關系式:

其中,IS—副邊電流;

IP—原邊電流;

NP—原邊線圈匝數;

NS—副邊線圈匝數;

NP/NS—匝數比,一般取NP=1。

電流傳感器的輸出信號是副邊電流IS,它與輸入信號(原邊電流IP)成正比,IS一般很小,只有100~400mA。如果輸出電流經過測量電阻RM,則可以得到一個與原邊電流成正比的大小為幾伏的輸出電壓信號。

舉例
電壓變送器 > A1雙路直流電壓高精度變送器

性能指標

將被測雙路共地直流電壓隔離轉換成按線性比例輸出的雙路標準直流電壓;

低功耗、可靠性高;

優良的抗干擾能力和高精度性(0.2%);

電壓拔插端子接入、標準導軌(35mm)安裝;

廣泛應用于電力操作電源合母控母電壓檢測;

體積小、外型尺寸:95(L)×37(W)×32(H);

執行標準:IEC688:1992,QB/LF2007-1

輸入范圍:0~500V內可選 如0~110V,0~275V等

精度等級:≤0.2%.F.S

溫度特性:≤50ppM/℃(0~50℃)

整機功耗:≤0.3VA

工作穩定性:年變化<0.2%

隔離耐壓:輸入/輸出/外殼間 AC2.0KV/min*1mA

絕緣電阻:≥20MΩ(DC500V)

沖擊電壓:5KV(峰值),1.2/50uS

響應時間:≤30mS

過載能力:2倍電壓連續

工作環境:-10℃~50℃,20%~90%無凝露

貯存環境:-40℃~70℃,20%~95%無凝露

選型

技術參數
將被測雙路共地直流電壓隔離轉換成按線性比例輸出的雙路標準直流電壓;

低功耗、可靠性高;

優良的抗干擾能力和高精度性(0.2%);

電壓拔插端子接入、標準導軌(35mm)安裝;

廣泛應用于電力操作電源合母控母電壓檢測;

體積小、外型尺寸:95(L)×37(W)×32(H);

精度等級:≤0.2%.F.S

溫度特性:≤50PPM/℃(0~50℃)

整機功耗:≤0.3VA

工作穩定性:年變化<0.2%

隔離耐壓:輸入/輸出/外殼間 AC2.0KV/min*1mA

絕緣電阻:≥20MΩ(DC500V)

沖擊電壓:5KV(峰值),1.2/50uS

響應時間:≤30mS

過載能力:2倍電壓連續

工作環境:-10℃~50℃,20%~90%無凝露

貯存環境:-40℃~70℃,20%~95%無凝露

接線示意圖
A﹍輸出形式:
B﹍ 供電方式:
3:0~5V
2:12V±10%
T:特殊輸出
C﹍電壓輸入范圍

選型示例
1:LF-DV22-32A1-0.2/0~275V
說明: 該產品表示0~275V 輸入量程、0~5V 輸出、12V供電、A1外型的雙路直流電壓變送器

注意事項
注意產品標簽上的輔助電源信息,變送器的輔助電源等級和極性不可接錯,否則將損壞變送器;

變送器為一體化結構,不可拆卸,同時應避免碰撞和跌落;

變送器在有強磁干擾的環境中使用時,請注意輸入線的屏蔽,輸出信號應盡可能短。集中安裝時,最小安裝間隔不應小于10mm;

本系列變送器內部未設置防雷擊電路,當變送器輸入、輸出饋線暴露于室外惡劣氣候環境之中時,應注意采取防雷措施;

本產品采用阻燃ABS塑料外殼封裝,外殼極限耐受溫度為+85℃,收到高溫烘烤時會發生變形,影響產品性能。產品請勿在熱源附近使用或保存,請勿把產品放進高溫箱內烘烤;

請勿損壞或者修改產品的標簽、標志,請勿拆卸或改裝變送器,否則本公司將不再對該產品提供"三包"(包換、包退、包修)服務。

定義
電壓傳感器(voltage transducer )定義

能感受被測電壓并轉換成可用輸出信號的傳感器

原理

電壓傳感器(voltage transducer )原理

霍爾原理:霍爾電壓傳感器是一種利用霍爾效應,將原邊電壓通過外置或內置電阻,將電流限制在10mA,此電流經過多匝繞組之后,經過聚磁材料將原邊電流產生的磁場被氣隙中的霍爾元件檢測到,并感應出相應電動勢,該電動勢經過電路調整后反饋給補償線圈進而補償,該補償線圈產生的磁通與原邊電流(被測電壓通過限流電阻產生)產生的磁通大小相等,方向相反,從而在磁芯中保持磁通為零。實際上霍爾電壓傳感器利用的是和磁平衡閉環霍爾電流傳感器一樣的技術,即零磁通霍爾電流傳感器。

電壓傳感器(voltage transducer )應用學科

機械工程,傳感器,物理量傳感器

電壓傳感器(voltagetransducer)分類

電壓傳感器分為直流電壓傳感器和交流電壓傳感器

發展史
電壓傳感器(voltage transducer )歷史

在各國,傳感技術、計算機技術與數字控制技術相比,傳感技術的發展都落后于它們。從20世紀80年代起才開始重視傳感技術的研究開發,不少先進的成果仍停留在研究實驗階段,轉化率比較低。

XRDT深圳市信瑞達電壓傳感器在我國,60年代開始傳感技術的研究開發,經過從"六五"到"九五"的國家攻關,在傳感器研究開發、設計、制造、可靠性、應用性等獲得進步,初步形成傳感器研究、設計、生產和應用的體系,并在數碼機床攻關中獲得了一批可喜的、矚目的發明專利與工況監控系統或儀器的成果。但總體上,它還不夠滿足我國經濟與科技的迅速發展,不少傳感器仍然依賴進口。

在國外傳感器技術分兩種路徑:一種以美國為代表的走先軍工后民用,先提高后普及。另一種是以日本為代表側重實用化、商品化,先普及后提高。前種成本高,后種成本低,更快些。而我國雖在20世紀60年代就已經涉足傳感器制作業,但現活躍在國際市場依然是德,日,美,俄等老牌工業國家。在這些國家,傳感器應用范圍廣,生產規;,生產能力能到達成千上億只。相比,我國傳感器應用范圍窄,最大產值僅有幾萬只。而且,在高、精、尖傳感器和新型傳感器的市場,幾乎被外企或合資壟斷。

國外發展快有幾方面原因:

1、非常重視傳感器材料研究。
2、對傳感器技術十分重視。
3、重視工藝研究。
4、重視質量管理與市場研究。

主要特性
標準額定值IPN和額定輸出電流ISN

IPN指電流傳感器所能測試的標準額定值,用有效值表示(A.r.m.s),IPN的大小與傳感器產品的型號有關。

ISN指電流傳感器額定輸出電流,一般為100~400mA,某些型號可能會有所不同。

傳感器供電電壓VA

VA指電流傳感器的供電電壓,它必須在傳感器所規定的范圍內。超過此范圍,傳感器不能正常工作或可靠性降低,另外,傳感器的供電電壓VA又分為正極供電電壓VA+和負極供電電壓VA-。

測量范圍Ipmax

測量范圍指電流傳感器可測量的最大電流值,測量范圍一般高于標準額定值IPN。測量范圍可用下式計算:

要注意單相供電的傳感器,其供電電壓VAmin是雙相供電電壓VAmin的2倍,所以其測量范圍要高于雙相供電的傳感器。

過載

電流傳感器的過載能力參見圖2。發生電流過載時,在測量范圍之外,原邊電流仍會增加,而且過載電流的持續時間可能很短,而過載值有可能超過傳感器的允許值,過載電流值傳感器一般測量不出來,但不會對傳感器造成損壞。

精度

霍爾效應傳感器的精度取決于標準額定電流IPN。在+25℃時,傳感器測量精度受原邊電流影響的曲線如圖3所示,使用下面公式可計算出精度:

其中,K=NS/NP。

計算精度時必須考慮偏移電流、線性度、溫度漂移的影響。

1、 偏移電流ISO

偏移電流也叫殘余電流或剩余電流,它主要是由霍爾元件或電子電路中運算放大器工作狀態不穩造成的。電流傳感器在生產時,在25℃,IP=0時的情況下,偏移電流已調至最小,但傳感器在離開生產線時,都會產生一定大小的偏移電流。產品技術文檔中提到的精度已考慮了偏移電流增加的影響。

2、線性度

參見圖4,線性度決定了傳感器輸出信號(副邊電流IS)與輸入信號(原邊電流IP)在測量范圍內成正比的程度,ABB公司的電流傳感器線性度要優于0.1%。

3、溫度漂移

偏移電流ISO是在25℃時計算出來的,當霍爾電極周邊環境溫度變化時,ISO會產生變化。因此,考慮偏移電流ISO的最大變化是很重要的,這可以通過下式計算:

4、其中,CV(Catalogue value)是指電流傳感器性能表中的溫度漂移值,例如:對CS2000BR型來說,CV為0.5×10-4/℃,最大溫度Tmax為-40℃,額定輸出電流為400mA,則偏移電流的最大變化為:Ma

傳感器型號
ABB公司的傳感器產品說明一般由“傳感器產品型號”和“生產日期”兩部分構成[5]!皞鞲衅鳟a(chǎn)品型號”用于標明傳感器的型號、額定測量值、標準型或非標準型!皞鞲衅魃a(chǎn)日期”則是由8位數字構成,表明傳感器的生產年份、日期(一年中的第幾日)及傳感器序列號。

ABB公司的傳感器產品很多,每種傳感器的外形結構、尺寸大小等都有所不同,下面介紹幾種典型的外形結構及安裝接線方法。

MP25P1電流傳感器

MP25P1電流傳感器是ABB公司中一種量程很小的傳感器,所能測量的額定電流為5、6、8、12、25A,原邊管腳的不同接法可確定額定測量電流為多少,參見圖5。

ES300C電流傳感器

如MP25P1一樣,一般傳感器都有正極(+)、負極(-)、測量端(M)三個管腳,但ES300C則沒有此三個管腳,而是有紅、黑、綠三根引線,分別對應于正極、負極及測量端。同時在ES300C型傳感器中有一內孔,測量原邊電流時要將導線穿過該內孔。不管是MP25P1還是ES300C型等電流傳感器,安裝時管腳的接線應根據測量情況進行相應連線。

1、在測量交流電時,必須強制使用雙極性供電電源。即傳感器的正極(+)接供電電源“+VA”端,負極接電源的“-VA”端,這種接法叫雙極性供電電源。同時測量端(M)通過電阻接電源“0V”端。

2、在測量直流電流時,可使用單極性或單相供電電源,即將正極或負極與“0V”端短接,從而形成只有一個電極相接的情況,其接法共有四種(見圖6和圖7)。

在傳感器產品中,標有“-N”標志的表示該傳感器沒有電源意外倒置防護措施;標有“-P”標志的則表示該傳感器具有防護措施。圖6是無保護二極管時的單極性供電電源安裝接線方法,圖7是加有保護措施的傳感器的接法。

3、具有屏蔽作用的傳感器的連接方法

ABB公司的部分電流傳感器具有電磁屏蔽作用,其產品外殼上會多一個“E”標志的端口,其連接方式有兩種:將屏蔽端和負極(-VA)或零線(0V)相連,如圖8所示。

另外,安裝時必須全面考慮產品的用途、型號、量程范圍、安裝環境等。比如傳感器應盡量安裝在利于散熱的場合;如果環境只適于垂直安裝,則必須選擇帶“V”字標志的傳感器(如CS300 BRV)。

測量精度方法
除了安裝接線、即時標定校準、注意傳感器的工作環境外,通過下述方法還可以提高測量精度:

1、原邊導線應放置于傳感器內孔中心,盡可能不要放偏;

2、原邊導線盡可能完全放滿傳感器內孔,不要留有空隙;

3、需要測量的電流應接近于傳感器的標準額定值IPN,不要相差太大。如條件所限,手頭僅有一個額定值很高的傳感器,而欲測量的電流值又低于額定值很多,為了提高測量精度,可以把原邊導線多繞幾圈,使之接近額定值。例如當用額定值100A的傳感器去測量10A的電流時,為提高精度可將原邊導線在傳感器的內孔中心繞九圈(一般情況,NP=1;在內孔中繞一圈,NP=2;……;繞九圈,NP=10,則NP×10A=100A與傳感器的額定值相等,從而可提高精度);

4、當欲測量的電流值為IPN/5的時,在25℃仍然可以有較高的精度。

抗干擾性
電磁場

閉環霍爾效應電流傳感器,利用了原邊導線的電磁場原理。因此下列因素直接影響傳感器是否受外部電磁場干擾。

1、傳感器附近的外部電流大小及電流頻率是否變化;

2、外部導線與傳感器的距離、外部導線的形狀、位置和傳感器內霍爾電極的位置;

3、安裝傳感器所使用的材料有無磁性;

4、所使用的電流傳感器是否屏蔽;為了盡量減小外部電磁場的干擾,最好按安裝指南安裝傳感器。

電磁兼容性

電磁兼容性EMC,(Electro -Magnetic Compatibility)是研究電氣及電子設備在共同的電磁環境中能執行各自功能的共存狀態,即要求在同一電磁環境中的上述各種設備都能正常工作而又互不干擾,達到“兼容”狀態的一門學科[8]?臻g電磁環境的惡化越來越容易使電子元器件之間因互不兼容而引發系統的誤動作,因此電工、電子設備電磁兼容性檢測極有必要。由于實際生產、科研及市場推廣的迫切需要,采用已通過電磁兼容性檢測的電流和電壓傳感器已形成共識,并已成為一個強制性標準。ABB公司的所有電流傳感器自1996年1月1日起,均已通過了EMC檢測。

傳感器標定
偏移電流ISO

偏移電流必須在IP=0、環境溫度T≈25℃的條件下進行校準,按圖9方法(雙極性供電)接線,且測量電壓VM必須滿足:

VM≦RM×ISO

精度

在IP=IPN(AC or DC)、環境溫度T≈25℃、傳感器雙極性供電、RM為實際測量電阻的條件下進行測量,其接線如圖10所示,并用公式計算精度。

保護性測試

ABB公司的傳感器在測量電路短路、測量電路開路、供電電源開路、原邊電流過載、電源意外倒置的條件下都可受到保護。對上述各項測試舉例如下:

測量電路短路

此項測試必須在IP=IPN、環境溫度T≈25℃、傳感器雙向供電、RM為實際應用中的電阻條件下進行,連接圖如圖11所示,開關S應在一分鐘之內合上和打開。

測量電路開路

此項測試條件為IP=IPN、環境溫度T≈25℃、傳感器雙向供電、RM是實際應用中的電阻。測試圖如圖12,開關S應在一分鐘之內完成閉合/打開切換動作。

電源意外倒置測試

為防止電源意外倒置而使傳感器損壞,在電路中專門加裝了保護二極管,此項測試可使用萬用表測試二極管兩端,測試應在IP=0、環境溫度T≈25℃、傳感器不供電、不連接測量電阻的條件下進行?墒褂靡韵聝煞N方法測試:

第一種:萬用表紅表筆端接傳感器“M”端,萬用表黑表筆端接傳感器“+”端;

第二種:萬用表紅表筆接傳感器負極,萬用表黑表筆接傳感器M端;

在測試中,如萬用表鳴笛,說明二極管已損壞。

應用計算
根據圖13,電流傳感器的主要計算公式如下:

NPIP=NSIS; 計算原邊或副邊電流

VM=RMI; 計算測量電壓

VS=RSIS; 計算副邊電壓

VA=e+VS+VM; 計算供電電壓

其中,e是二極管內部和晶體管輸出的壓降,不同型號的傳感器有不同的e值。這里我們僅以ES300C為例,這種傳感器的匝數比NP/NS=1/2000、標準額定電流值IPN=300A rms 、供電電壓VA的范圍為±12V~±20V(±5%)、副邊電阻RS=30Ω ,在雙極性(±VA)供電,其傳感器測量量程>100A且無防止供電電源意外倒置的保護二極管的情況下,e=1V。在上述條件下:

⑴給定供電電壓VA,計算測量電壓VM和測量電阻RM:

假設:供電電壓VA=±15V

根據上述公式得:

測量電壓VM=9.5V;

測量電阻RM=VM/IS =63.33Ω;

副邊電流IS=0.15A。

所以當我們選用63.33Ω的測量電阻時,在傳感器滿額度測量時,其輸出電流信號為0.15A ,測量電壓為9.5V。

⑵給定供電電壓和測量電阻,計算欲測量的峰值電流;

假設:供電電壓VA=±15V,測量電阻RM=12Ω,

則:VM+VS=(RM+RS)×IS =VA-e=14V

而:RM+RS=12W+30W=42W,

則最大輸出副邊電流:A

原邊峰值電流:IPmax=ISmax(NS/NP)=666A

這說明,在上述條件下,傳感器所能測量的最大電流即原邊峰值電流為666A。如果原邊電流大于此值,傳感器雖測量不出來,但傳感器不會被損壞。

⑶測量電阻(負載電阻)能影響傳感器的測量范圍。

測量電阻對傳感器測量范圍也存在影響,所以我們需要精心選擇測量電阻。用下式可計算出測量電阻:其中,VAmin—扣除誤差后的最小供電電壓;

e—傳感器內部晶體管的電壓降;

RS—傳感器副邊線圈的電阻;

ISmax—原邊電流IP為最大值時的副邊電流值。

另外我們可以通過下式確認所選傳感器的穩定性。

如果VAmin不符合上式,則會造成傳感器的不穩定。一旦出現這種情況,我們可以有以下三種方法克服:

1、更換電壓更大的供電電源;

2、減小測量電阻的值;

3、將傳感器更換成RS較小的傳感器。

例如,某種型號的電流傳感器,其標準額定電流IPN=1000A,匝數比NP/NS=1/2000,e值為1.5V,副邊電阻RS=30Ω,測量電阻RM=15W,用15V電源單極性供電。則VA=30V(單極性供電是雙極性供電的2倍), 而:

IS=IP×NP/NS =0.5A

VS=RS×IS=15V

VM=RM×IS=7.5V

通過以上檢驗,可知這種傳感器在此條件下測量能保證穩定性。它所能測量的原邊電流的最大值(即測量范圍)

發展前景
一些傳感器市場比如壓力傳感器、溫度傳感器、流量傳感器、水平傳感器已表現出成熟市場的特征。流量傳感器、壓力傳感器、溫度傳感器的市場規模最大,分別占到整個傳感器市場的21%、19%和14%。傳感器市場的主要增長來自于無線傳感器、MEMS(Micro-Electro-MechanicalSystems,微機電系統)傳感器、生物傳感器等新興傳感器。其中,無線傳感器在2007-2010年復合年增長率預計會超過25%。

目前,全球的傳感器市場在不斷變化的創新之中呈現出快速增長的趨勢。有關專家指出,傳感器領域的主要技術將在現有基礎上予以延伸和提高,各國將競相加速新一代傳感器的開發和產業化,競爭也將日益激烈。新技術的發展將重新定義未來的傳感器市場,比如無線傳感器、光纖傳感器、智能傳感器和金屬氧化傳感器等新型傳感器的出現與市場份額的擴大。
