LCR測試儀

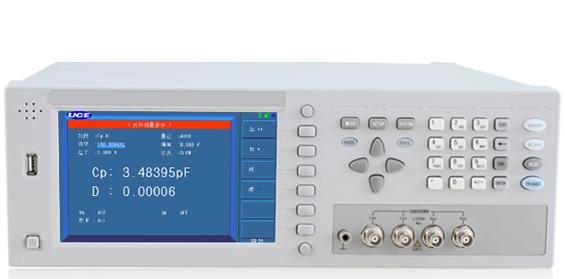

LCR測試儀能準確并穩定地測定各種各樣的元件參數,主要是用來測試電感、電容、電阻的測試儀。它具有功能直接、操作簡便等特點,能以較低的預算來滿足生產線質量保證、進貨檢驗、電子維修業對器件的測試要求。
測試原理
Vx與Vr均是矢量電壓表,Rr是理想電阻。自平衡電橋的意思是:當DUT(Device Under Test)接入電路時,放大器的負反饋配置自動使得OP輸入端虛地。Vx準確測定DUT兩端電壓(DUT的Low電位是0),Vr與Rr測得DUT電流Ix,由此可計算Zx。
HP4275的測試端Hp,Hc,Lp,Lc(下標c代表current, 下標p代表Potentail),Guard(接地)的配置可導致測試的誤差的差異。
提高精度的方法是: 1,Hp,Lp,Hc,Lc盡量接近DUT; 2,減小測試電流Ix的回路面積&磁通量(關鍵是分析Ix,要配合使用Guard與CABle最小化回路面積);3,使用Gurard與Cable構建地平面中斷信號線間的電場連接,雖然會增加信號線的對地電容(對地電容不影響測試結果),但是會減少信號線的互容。
Guard與Cable的對地寄生阻抗(Zhg,Zlg) 不影響測試結果,電橋平衡時Zlg的兩端電壓是0,流向Rr的電流不會被Zlg分流,Zhg的分流作用不影響Hp的電壓測量。
測量步驟
LCR測試儀一般用于測試電感和電容。測量步驟如下:
設置測試頻率；
測試電壓或者電流水平；
選擇測試參數,比如Z、Q、LS(串聯電感)、LP(并聯電感)、CS(串聯電容)、CP(并聯電容)、D等；
儀器校準,校準主要進行開路、短路校準,高檔的儀器要進行負載校準；
選擇測試夾具；
夾具補償；
將DUT放在夾具上開始測試；
