亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

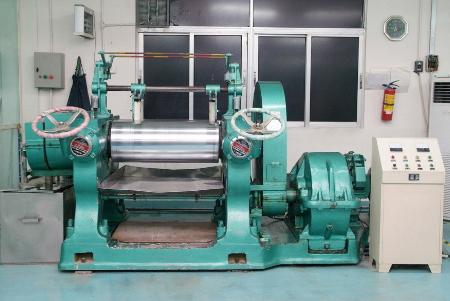

[英文]: mixing mill;mixing rolls

[說(shuō)明]:

混煉方法通常分為開(kāi)煉機(jī)混煉和密煉機(jī)混煉兩種。這兩種方法都是間歇式混煉,這是目前最廣泛的方法。

開(kāi)煉機(jī)塑煉時(shí)溫度一般在80℃以下,屬于低溫機(jī)械混煉方法。密煉機(jī)和螺桿混煉機(jī)的排膠溫度在120℃以上,甚至高達(dá)160-180℃,屬于高溫機(jī)械混煉。

開(kāi)煉機(jī)的混合過(guò)程分為三個(gè)階段,即包輥(加入生膠的軟化階段)、吃粉(加入粉劑的混合階段)和翻煉(吃粉后使生膠和配合劑均達(dá)到均勻分散的階段)。

開(kāi)煉機(jī)混膠依膠料種類、用途、性能要求不同,工藝條件也不同�；鞜捴幸�注意加膠量、加料順序、輥距、輥溫、混煉時(shí)間、輥筒的轉(zhuǎn)速和速比等各種因素。既不能混煉不足,又不能過(guò)煉。

密煉機(jī)混煉分為三個(gè)階段,即濕潤(rùn)、分散和涅煉、密煉機(jī)混煉石在高溫加壓下進(jìn)行的。操作方法一般分為一段混煉法和兩段混煉法。

一段混煉法是指經(jīng)密煉機(jī)一次完成混煉,然后壓片得混煉膠的方法。他適用于全天然橡膠或摻有合成橡膠不超過(guò)50%的膠料,在一段混煉操作中,常采用分批逐步加料法,為使膠料不至于劇烈升高,一般采用慢速密煉機(jī),也可以采用雙速密煉機(jī),加入硫磺時(shí)的溫度必須低于100℃。其加料順序?yàn)樯�膠-小料-補(bǔ)強(qiáng)劑-填充劑-油類軟化劑-排料-冷卻-加硫磺及超促進(jìn)劑。

兩段混煉法是指兩次通過(guò)密煉機(jī)混煉壓片制成混煉膠的方法。這種方法適用于合成橡膠含量超過(guò)50%得膠料,可以避免一段混煉法過(guò)程中混煉時(shí)間長(zhǎng)、膠料溫度高的缺點(diǎn)。第一階段混煉與一段混煉法一樣,只是不加硫化和活性大的促進(jìn)劑,一段混煉完后下片冷卻,停放一定的時(shí)間,然后再進(jìn)行第二段混煉。混煉均勻后排料到壓片機(jī)上再加硫化劑,翻煉后下片。分段混煉法每次煉膠時(shí)間較短,混煉溫度較低,配合劑分散更均勻,膠料質(zhì)量高。

2、根據(jù)實(shí)際配方,準(zhǔn)確稱量配方中各種原材料的用量,將生膠、小料(ZnO、SA、促進(jìn)劑、防老劑、固體軟化劑等)、補(bǔ)強(qiáng)劑或填充劑、液體軟化劑、硫黃分別放置,在置物架上按順序排好;

3、打開(kāi)密煉機(jī)電源開(kāi)關(guān)及加熱開(kāi)關(guān),給密煉機(jī)預(yù)熱,同時(shí)檢查風(fēng)壓、水壓、電壓是否符合工藝要求,檢查測(cè)溫系統(tǒng)、計(jì)時(shí)裝置、功率系統(tǒng)指示和記錄是否正常;

4、密煉機(jī)預(yù)熱好后,穩(wěn)定一段時(shí)間,準(zhǔn)備煉膠;

5、提起上頂栓,將已切成小塊的生膠從加料口投入密煉機(jī),落下上頂栓,煉膠1min;

6、提起上頂栓,加入小料,落下上頂栓混煉1.5min;

7、提起上頂栓,加入炭黑或填料,落下上頂栓混煉3min;

8、提起上頂栓,加入液體軟化劑,落下上頂栓混煉1.5min;

9、排膠,用熱電偶溫度計(jì)測(cè)膠料的溫度,記錄密煉室初始溫度、混煉結(jié)束時(shí)密煉室溫度及排膠溫度,最大功率、轉(zhuǎn)子的轉(zhuǎn)速;

10、將密煉機(jī)的輥距調(diào)到3.8mm,打開(kāi)電源開(kāi)關(guān),使開(kāi)煉機(jī)運(yùn)轉(zhuǎn),打開(kāi)循環(huán)水閥門(mén),再將從密煉機(jī)排出的膠料投到開(kāi)煉機(jī)上包輥,待膠料溫度降到110℃以下,加入硫黃,左右割刀各二次,待硫黃全被吃進(jìn)去,膠料表面比較光滑,割下膠料。

11、將密煉機(jī)輥距調(diào)到0.5mm,投入膠料薄通,打三角包,薄通5遍,將輥距調(diào)到2.4mm左右,投入膠料包輥,待表面光滑無(wú)氣泡,下片,稱量膠料的總質(zhì)量,放在平整、潔凈金屬表面上冷卻至室溫,貼上標(biāo)簽注明膠料配方編號(hào)和混煉日期,停放待用。
