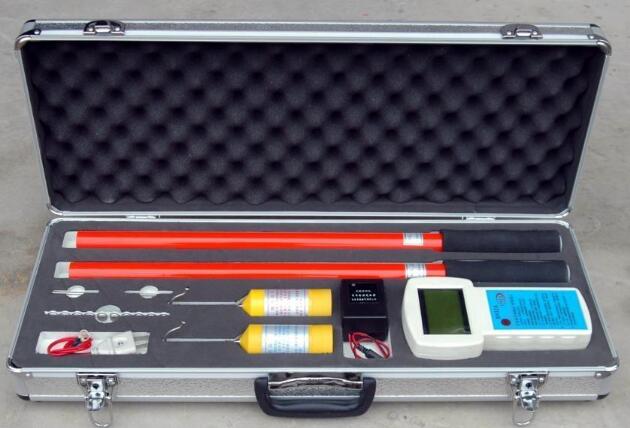

采樣速率3次/秒；

主機電源為9V±2V；

X和Y采集器電源電壓為7.5V±1.5V；

主機工作電流≤7mA；

X和Y采集器工作電流≤4mA；

主機和X、Y采集器的視距傳輸距離為X≥80m Y≥50m；

工作環境:-35℃-+45℃ 濕度≤95%RH；

儲存環境:-40℃-+55℃ 濕度≤95%RH；

電壓等級:6~10KV、35KV、110KV、220KV、330KV、500KV；

2、可用"220V或380V"低電壓檢驗核相儀表是否正常。

3、核相儀表內部設有自動電源開關,使用時電源自動打開,不用時電源自動關閉,方便、省電。

①系統自校: 把附帶的專用測試線插頭插入交流220V電源中,另一端的兩個信號測試環分別套在采集頭X和Y的采集頭處。主機顯示屏應顯示X、Y同相,如X、Y均不顯示,應將220V插頭調換即可。

②現場校驗 現場核相時,先將兩棒放到同一相上自校。

二、使用方法

1、X采集器顯示

2、Y采集器顯示

3、X采集器電池電力不足

4、Y采集器電池電力不足

5、X采集器的相位波形

6、Y采集器的相位波形

7、主機電源 8.相位差顯示

9、X的頻率

10、Y的頻率

① 核相定性同相或不同相,以漢字顯示為準。

核相時看主機各種顯示:

②X 和Y 分別表示收到X 和Y 棒的信號。

③在X 下方出現 或在Y 下方出現 則說明X 棒或Y 棒電池電壓低。

④在X 和Y 的上方出現 說明主機電壓的高低。

⑤在顯示屏的上方出現"無線高壓核相儀"說明主機已開機。

⑥在X 棒、Y 棒或主機電池電壓低時,本系統應能正常工作一段時間,必須更換電池。

注:X棒和Y棒應同時更換電池。

⑦如主機顯示屏出現異常現象,則應關機再開機,主機則會自動恢復正常

三、采集器檢測

采集器示意圖:

① 更換電池時,逆時針旋轉,將采集器外殼取下。再將電池蓋打開,更換電池。(電池所需型號AG10 、數量5個)

②采集器有兩種接觸頭,可根據需要互相更換。更換時將接觸頭逆時針旋轉即可取下。

4、現場核相說明

① 先將X和Y采集器分別掛到同一高壓線路上,主機顯示屏應顯示X、Y同相。
②在高壓線核相時應分別將X和Y采集器按以下方法排列進行核相:AA′同相000°左右,AB′不同相120°左右,BB′ 同相000°左右,BC′不同相120°左右,CC′同相000°左右。
③如果要得到精確數值,應將其中一采集器放到高壓線一采集點上不動,再將另一采集器圍繞高壓線另一采集點前后左右移動,以找出最精確的相位角度。
④在核相時,如AA′、AB′、BB′. BC′、CC′的測試數據均為顯示不同相,這是由于所測的兩組供電線路接線組別不同,可能會出現30或60°的相位差。下面介紹出現這種情況時的測量標準(以30°相位差為例):測試方法與①和②相同,所測結果以應為:AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注:120°和240°只表示正相序或逆相序)
⑤ 在測量≥10KV時,X和Y可直接同時放在導線或絕緣皮上進行核相
⑥在≥66KV核相時,X和Y采集器可以采取接觸或非接觸方法核相。(如測量110KV-220KV時,將X和Y采集頭放在高壓電線下方300mm至1000mm處。)
⑦測相序:假設某條線為A相,將X放在A相上,Y放在另一相上,如顯示120°則說明是順相序,該相應為"B",如顯示240°則是逆相序,該相應為"C"。
⑧驗電:將其中一個采集器掛在高壓電線上,如主機屏幕顯示相應采集器的符號,則說明該高壓線有電。相反,如主機屏幕不顯示該采集器的符號,則說明該高壓線無電。
