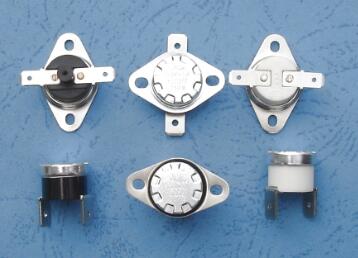

突跳式溫控器是一種帶外殼的雙金屬片溫控器,常見的如KSD301,KSD302等,該溫控器是雙金屬片溫控器的新型產品,主要作為各種電熱產品具過熱保護時,通常與熱熔斷器串接使用,突跳式溫控器作為一級保護。熱熔斷器則在突跳式溫控器失婁或失效導致電熱元件超溫時,作為二級保護,兩者配合使用能有效地防止燒壞電熱元件以及由此而引起的火災事故,使用范圍非常廣泛。

突跳式溫控器是一種將定溫后的雙金屬圓片作為熱敏感反應組件,當產品主件溫度增高或降低時所產生的熱量傳遞到雙金屬圓片上, 達到動作溫度設定時迅速動作,通過機構作用使觸點斷開或閉合,達到接通或斷開電路的目的,從而控制電路。雙金屬材料的碟形片作為感受溫度的元件(利用封蓋傳遞熱量)在溫度上升(或 下降)到動作溫度時,在瞬間產生突跳動作,該動作被陶瓷的動作桿傳遞到彈性零件——?jiǎng)佑|點支架。動觸點和定觸點分別鉚接在動觸點支架和牛角上,動觸點支架被動作桿推動后,動觸和定觸點分離,從而使電路斷開。當溫度下降到碟形雙金屬片回復溫度時,雙金屬瞬間恢復原來的形狀,施在動作桿上的壓力消除,動、定觸點恢復接通。

工作溫度固定、動作可靠干脆、不拉弧、使用壽命長、性能可靠、不受無線干擾、結構精密、功能齊全。

主要應用于電路需隨溫度變化而自動通、斷的場合,使器具溫度控制在一恒定溫度范圍內。

1、家電類(飲水機、電熱開水瓶、家用暖水袋、熱水器、微波爐、電烤箱、電吹風、壁爐等)

2、辦公設備(覆被機、熱熔機、激光打印機)

3、汽車類(過熱保護、座位加熱器)

其他電器及電機之各類電熱器具中作溫度控制及過熱保護組件使用。

1、自動復位溫控開關：隨溫度的變化升高或降低,內部觸點自動斷開、自動閉合。

2、手動復位溫控開關：當溫度升高時,觸點會自動斷開;當控制器溫度冷卻后,必須通過手動按扭才能使觸點復位而再次閉合。

3、一次性動作:

4、自動及手動一體。

1、電氣參數:①VDE、CQC、UL、TüVAC250V 50~60Hz 10A(阻性負載)②ULAC125V 50Hz 15A(阻性負載)

2、動作溫度范圍:-50~270℃(任選),溫度精度:≥ ±2℃

3、復位與動作溫度:3~270℃(任選)

4、接線方式:插端子250#(彎0~90°可選);插端子187#(彎0~90°可選),厚度0.5、0.8mm可選;其他特殊插端可定制

5、使用壽命:①100000次 ②10000次

6、電氣強度:AC2000V歷時1min,無閃爍,無擊穿

7、接觸電阻:≤50mΩ

8、絕緣電阻:≥100MΩ

9、接點形式:常閉型:溫度上升,觸點斷開,溫度下降,觸點接通;常開型:溫度上升,觸點接通,溫度下降,觸點斷開

10、外殼防護等級:IP00

11、接地方式:通過溫控器金屬外殼與器件接地金屬零件相連。

12、安裝方式:KSD301系列安裝普通活動環,安裝小圓活動環,安裝平板活動環,帶安裝孔普通大鋁蓋,帶安裝孔加長鋁蓋。

1、 接地方式:通過溫控器金屬外蓋與設備接地金屬部件相連。

2、 溫控器應工作于空氣相對濕度不大于90%、無腐蝕性氣、可燃性氣體和導電塵埃存在的一般室內環境。

3、 溫控器采用接觸感溫時,應使其封蓋緊貼被控器具的發熱部位,并應在封蓋感溫表面涂上導熱硅脂或其他性能類似的導熱介質。

4、 溫控器通過接觸液體或蒸汽感溫時,建議采用不銹鋼封蓋的產品,并應有可靠的防漏措施,以免液體滲到溫控器絕緣部件上。

5、 不可把封蓋頂部壓塌或使其變形,以免動作溫度改變或影響其他性能。

6、 不得讓液體滲入溫控器內部!殼體必須避免受到過大的力以防止出現裂紋;殼體應保持清潔,防止導電物質污染,以免因絕緣性能降低而發生短路擊穿。

7、 使用過程不能折彎接線端子,否則將影響電氣連接的可靠性。

8、 電源不超過宣稱電壓、電流,負載功率及類型符合宣稱要求,使用環境溫度不可超過宣稱的最高許用溫度。

注意事項(KSD301手動復位):在升溫突跳后待溫度下降20℃后方可按復位柄,且用力4~6牛頓為宜,不可過大。為確保溫控器能正常工作,預留復位柄端面到封蓋感溫面垂直距離不小于20.4mm。
