進氣壓力傳感器
D型噴射系統中檢測的是節氣門后方的進氣歧管內的絕對壓力。節氣門的后方既反映了真空度又反映了絕對壓力,因而有人認為真空度與絕對壓力是一個概念,其實這種理解是錯誤的。在大氣壓力不變的條件下(標準大氣壓力為101.3kPa),歧管內的真空度越高,歧管內的絕對壓力越低。真空度等于大氣壓力減去歧管內絕對壓力的差值。即歧管內的絕對壓力越高,說明歧管內的真空度越低,歧管內絕對壓力等于歧管外的大氣壓力減去真空度的差值。即大氣壓力等于真空度和絕對壓力之和。理解了大氣壓力、真空度、絕對壓力的關系后,進氣壓力傳感器的輸出特性就明確了。
發動機工作中,節氣門開度越小,進氣歧管的真空度越大,歧管內的絕對壓力就越小,輸出信號電壓也越小。節氣門開度越大,進氣歧管的真空度越小,歧管內的絕對壓力就越大,輸出信號電壓也越大。輸出信號電壓與歧管內真空度的大小成反比(負特性),與歧管內絕對壓力的大小成正比(正特性)。
進氣壓力傳感器種類較多,有壓敏電阻式、電容式等。由于壓敏電阻式具有響應時間快、檢測精度高、尺寸小且安裝靈活等優點,因而被廣泛用于D型噴射系統中。
壓敏電阻式進氣壓力傳感器的工作原理。
應變電阻R1、R2、R3、R4,它們構成惠斯頓電橋并與硅膜片粘接在一起。硅膜片在歧管內的絕對壓力作用下可以變形,從而引起應變電阻R阻值的變化,歧管內的絕對壓力越高,硅膜片的變形越大,從而電阻R的阻值變化也越大。即把硅膜片機械式的變化轉變成了電信號,再由集成電路放大后輸出至ECU。
AMCI步進電機，AMCI步進電機控制器，AMCI步進電機驅
- 產品規格：
- 產品數量：
- 經營模式：
- 貿易型
- 執照認證：
- 已認證
- 最近更新：
- 2025/9/23 8:56:34
- 經營品牌：
上海包勒有限公司代理供應amci步進電機，amci步進電機控制器，amci步進電機驅動器 amci步進電機驅動器：sd7540a，sd17040c，sd17060b，sd170￥0元/所在地：上海上海
上海包勒機械設備有限公司
撕裂傳感器、轉速傳感器、溫度傳感器
- 產品規格：
- 撕裂傳感器、轉速傳感器、溫度傳感器
- 產品數量：
- 200
- 經營模式：
- 生產型, 貿易型
- 執照認證：
- 已認證
- 最近更新：
- 2025/7/4 11:53:36
- 經營品牌：
- 展翔
gsh5速度傳感器礦用速度傳感器gsh5速度傳感器價格速度傳感器廠家山西皮帶機速度傳感器 皮帶機速度保護 主要技術參數 1、防爆型式：礦用本￥160元/臺所在地：山東濟寧
濟寧展翔工程機械有限公司業務部1

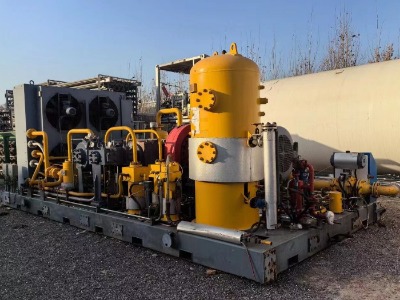

出售金星產cng壓縮機 進氣壓力0.1-0.2mpa
- 產品規格：
- 標準
- 產品數量：
- 10
- 經營模式：
- 生產型, 貿易型
- 執照認證：
- 未認證
- 最近更新：
- 2023/12/17 17:30:50
- 經營品牌：
經營范圍 經營范圍包括井口氣回收設備,氫烴油回收設備、二手凍干機、液氧低溫儲罐、液氮低溫儲罐、二氧化碳儲罐、制藥設備、淀粉設備、飼料設備、乳品設備、飲料設備、食品設備、生物質顆粒設備￥50000元/臺所在地：山東濟寧
梁山興昊二手設備購銷有限公司
