亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

因制取方法的不同鋼纖維的性能有很大不同,如冷拔鋼絲拉伸強度為380-3000MPa、冷軋帶鋼剪切法拉伸強度為600-900MPa、鋼錠銑削法為700MPa;鋼水冷凝法雖為380MPa,但是適合生產(chǎn)耐熱纖維。

為增強砂漿或混凝土而加入的、長度和直徑在一定范圍內(nèi)的細鋼絲。常用截面為圓形的長直鋼纖維,其長度為10~60毫米,直徑為0.2~0.6毫米,長徑比為30~100。為增加纖維和砂漿或混凝土的界面粘結(jié),可選用各種異形的鋼纖維,其截面有矩形、鋸齒形、彎月形的;截面尺寸沿長度而交替變化的;波形的;圓圈狀的;端部放大的或帶彎鉤的等。當使用截面非圓

形的鋼纖維時,可按下式計算其當量直徑(de):

式中a為鋼纖維的實際截面積。

為使鋼纖維較均勻地分散于砂漿或混凝土中,并增大纖維的長徑比,可使用由水溶性膠粘結(jié)在一起成集束狀的鋼纖維。鋼纖維可用冷拔鋼絲切斷、薄鋼板剪切、鋼塊或鋼錠銑削以及熔鋼抽紗等方法制造。配制常溫下應(yīng)用的鋼纖維混凝土,可使用低碳鋼纖維;而配制耐火的鋼纖維混凝土,則必須使用不銹鋼纖維。砂漿或混凝土中摻加適量的鋼纖維,可提高其抗拉、抗彎強度,并大幅度地提高其韌性和抗沖擊強度。

1、按外形劃分(圖1)有:

平直形鋼纖維(a)、壓棱形鋼纖維(b)、波形鋼纖維(c)、彎鉤形鋼纖維(d\e)、大頭形鋼纖維(f)、雙尖形鋼纖維(g)、集束鋼纖維(h)等等。

2、按截面形狀劃分(圖2)有:

圓形(a)、矩形(b)、槽型(c)、不規(guī)則性(d)

3、按生產(chǎn)工藝劃分有:

切斷鋼纖維(用細鋼絲切斷);

剪切鋼纖維(用薄鋼板、帶鋼剪切);

銑削型鋼纖維(用厚鋼板或鋼錠切削);

熔抽鋼纖維(用熔融鋼水抽制)。最有前途的是溶抽鋼纖維,價格最低。

4、按材質(zhì)劃分有:

普碳鋼纖維(抗拉強度一般在300~2500MPa);

不銹鋼纖維(按材質(zhì)有304,310,330,430,446等);

其他金屬纖維(鋁纖維、銅纖維、鈦纖維以及合金纖維)。

5、按表面涂覆狀態(tài)劃分有:

無涂覆層,表面涂環(huán)氧樹脂,鍍鋅等。工業(yè)上大量使用的是無涂覆層的普通鋼纖維。

6、按施工工藝分類有:

噴射用、澆注用。

7、按直徑尺寸分類有:

普通鋼纖維(直徑d>0.08mm);

超細鋼纖維(直徑d≤0.08mm);

超細鋼纖維主要用于增強塑料及石棉摩擦材料。

一、鋼絲切斷法

這種加工方法比較簡單(圖2-4),一般利用小直徑0.4-0.8mm的冷拔鋼絲為原料,'按照規(guī)定的長度把鋼絲切成短纖維。用這種方法生產(chǎn)鋼纖維的抗拉強度,遠高于其它方法加工成的鋼纖維,可達1000-2000MPa.

加工手段可以用切刀、沖床。為了提高效率,常用旋轉(zhuǎn)刀具切斷。由于冷拔鋼絲價格昂貴,這種方法生產(chǎn)的鋼纖維成本較高。此法生產(chǎn)鋼纖維的另一缺點是表面較光滑,與混凝土等基體的粘結(jié)強度較小。為了增加鋼纖維與混凝土等基體的粘結(jié)強度,常常采用改變鋼纖維的外形,即通過生產(chǎn)異形鋼纖維的辦法加以解決,常見的方法有三種:

1、壓棱法:在切斷鋼絲前,用進給鋼絲的夾送輥在鋼絲上

壓出棱形凹坑(如圖2-1,b)。

2、波形法:在切斷鋼絲前,用進給鋼絲的夾送輥將鋼絲壓

成波形后再切斷(如圖2一1,c)。

3、彎鉤法:在切斷鋼絲前,用進給鋼絲的夾送輥等距離地壓出彎鉤狀再切斷(如圖2,d)

圖2.e所示的鋼纖維,國外產(chǎn)品名稱為"DRAMⅨ"。生產(chǎn)時常用水溶性粘結(jié)劑將其集束粘結(jié)在一起,從而起到縮小長徑比的作用(圖2,h)。這種集束鋼纖維投入混凝土攪拌機后,粘結(jié)劑很快溶解于水,鋼纖維則均勻分布在混凝土中。

二、薄板剪切法

薄板剪切法是吧冷軋薄鋼板切成鋼纖維的方法,剪切前用特制的小型縱剪機將薄冷軋卷板剪成帶鋼卷,帶鋼卷的寬度和鋼纖維的長度相同,然后將帶鋼卷連續(xù)不斷地送入旋轉(zhuǎn)刀具或普通沖床切斷(如圖2-3,b),旋轉(zhuǎn)刀具的軸與薄板進給方向互相垂直。原材料一般采用退火的冷軋鋼板,為提高強度也可以使用未退火的冷軋鋼板。

三、鋼錠銑削法

所用原材料為厚鋼板或鋼錠,用旋轉(zhuǎn)的平刃鐵刀進行切削制成的鋼纖維(如圖2一3).切削時,鋼纖維將產(chǎn)生很的塑性變形,軸間發(fā)生扭曲,可以增大與混凝土等基體的粘結(jié)力。若以普通低碳鋼為原材料時,切削成的鋼纖維經(jīng)加工硬化后,其弧度約為母材的兩倍半,成為一種高強度、高硬度的鋼纖維。

四、熔鋼抽絲法

如圖2-3,d所示,用電爐將廢鋼熔融成1500-1600℃的鋼液,然后在鋼液表面上,以一個高速旋轉(zhuǎn)的熔抽輪接近鋼液,熔抽輪上按照所需鋼纖維的要求,刻出許多槽形。當溶抽輪下降到液面時,鋼液被槽刮出,被高速旋轉(zhuǎn)的熔抽輪的離心力拋出,以10000℃/秒的速度冷卻成形.熔抽輪內(nèi)必須通水,以保持冷卻速度。

熔抽法生產(chǎn)鋼纖維是目前世界上最有前途的鋼纖維生產(chǎn)方法。它的原材料來源廣泛,各種廢鋼都可利用.由于原料成本很低,制造工藝簡單;生產(chǎn)效率很高,因此,這種鋼纖維價格最便宜。

由于熔抽法利用電爐熔化鋼水,因此可以較方便地調(diào)整鋼液的化學(xué)成分,從而生產(chǎn)出各種材質(zhì)的鋼纖維和其它金屬纖維。改變?nèi)鄢檩喩峡滩鄢叽?熔抽輪的轉(zhuǎn)速和浸入深度,就可以改變鋼纖維的幾何尺寸。這種方法免除了上述三種方法從煉鋼到軋鋼、

撥絲(或軋板)等繁雜的過程,使熔觸鋼水一次成形,加工成.終產(chǎn)品,其經(jīng)濟效果是很顯著的。

目前,世界上只有美國、英國、日本和中國掌握了熔抽法生產(chǎn)鋼纖維的生產(chǎn)技術(shù)。慶安鋼鐵廠從美國引進的全套熔抽法鋼纖

維生產(chǎn)技術(shù)和設(shè)備巳于86年7月9日正式投入生產(chǎn),生產(chǎn)出的多種不銹鋼纖維、普碳鋼纖維、超細鋼纖維、鋁纖維已大量供應(yīng)市場.

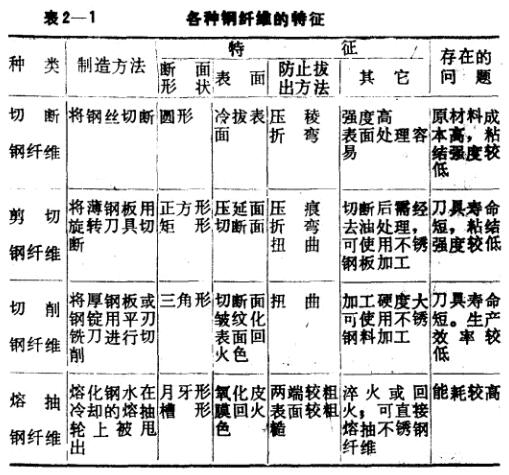

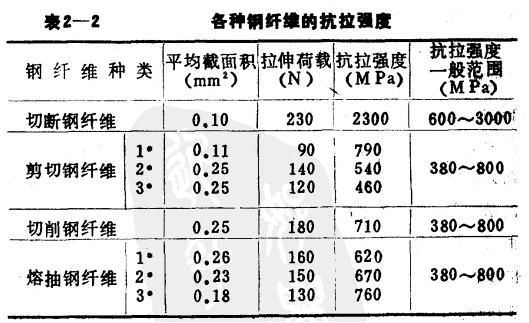

上述四種鋼纖維及其制造方法的特征比較見表2-1。各種鋼纖維的抗拉強度見表2-2。它們的價格和加工成本的大致比較見

表2-3.

鋼纖維混凝土具有與普通混凝土一樣的攪拌、運轉(zhuǎn)和施工性能,纖維在混凝土中不會結(jié)球,分布均勻,可在商品混凝土攪拌站進行生產(chǎn)并能用于泵送施工。銑削鋼纖維混凝土的早期坍落度損失較大,30分鐘損失32%,2小時損失42%。鋼纖維混凝土的實際工作性優(yōu)于相同的坍落度的普通混凝土。鋼纖維混凝土具有良好的材料性能,與普通混凝土相比,其抗壓強度提高2~20%;彎拉強度提高20~50%;劈裂抗拉強度提高20~40%;耐磨性能提高40%左右,其物理力理性能完全可以滿足城市道路工程及檢查井蓋等配套構(gòu)件需求技術(shù)指標。鋼纖維粗糙而潔凈的表面,能與混凝土中的水泥漿體牢固的結(jié)合,這是銑削鋼纖維提高混凝土各種性能的根本原因。

此外,高強鋼釬維混凝土在鐵道軌枕預(yù)制、高速公路伸縮縫、水泥砼道面等預(yù)制、現(xiàn)澆、生產(chǎn)施工等方面均已得到大量應(yīng)用,其優(yōu)良性能完全可以取得良好的技術(shù)經(jīng)濟和社會環(huán)境效益。

一、粘結(jié)性

由于鋼纖維與混凝土基體的界面粘結(jié)主要是物理性的,即以摩擦剪力的傳遞為主,因此對鋼纖維本身來說,應(yīng)該從纖維表面和纖維形狀兩個方面來改善其粘結(jié)性能。具體的方法有下列四種。

1、使鋼纖維表面粗糙化、截面呈不規(guī)則形。采用熔抽法生產(chǎn)就能達到這個目的。因為鋼纖維在遇空氣急劇冷卻時,表面收縮不均勻而變得粗糙,同時截面也收縮成月牙形,增加與基體的接觸面積。銑削型鋼纖維一個表面光滑,另一個表面粗糙,也增加了與混凝土的接觸面積

2、沿鋼纖維軸線方向按一定間距對纖維進行塑性加工。例如日本神戶制鋼公司的"信柯"鋼纖維美國雷邦公司的"XOREX"鋼纖維(圖2-1,c)以及慶安鋼鐵廠的"S-2"和"S——3"號鋼纖維。由于表面壓成棱形,或壓成波形,增加了機械粘結(jié)力。

3、使鋼纖維的兩端異形化。如鋼錠銑削型鋼纖維兩端帶有錨固臺;美國貝克爾公甸的"DRAMⅨ"鋼纖維(圖2-1,e)和慶安鋼鐵廠的"S-4'和as-so型鋼纖維,.都是在兩端制成彎鉤;還有熔抽法抽取的大頭形鋼纖維。由于兩端的錨固作用,提高了抗撥力。

4、對鋼纖維表面涂覆環(huán)氧樹脂和表面微銹化處理。這種方法對界面粘結(jié)強度的提高不如前幾種方法,但也有一定的增強效果.

小林一輔、比利時列日大學(xué)和章文綱等的試臉都證明有彎鉤的鋼纖維比平直鋼纖維的增強效果提高約一倍,小林一輔的試驗說明壓棱鋼纖維的效果接近有彎鉤的鋼纖維。這些異形鋼纖維不但提高了鋼纖維的強度,并且提高了韌度。波形鋼纖維雖然對提高鋼纖維混凝土強度的作用不大,但是能成倍地提高韌度。

二、硬度

無論哪一種加工方法制造的鋼纖維,在加工過程中都遇到高熱和急劇冷卻,相當于淬火狀態(tài)。因此鋼纖維的表面硬度都較高。用于混凝土補強進行攪拌時很少發(fā)生彎曲現(xiàn)象。如果鋼纖維過硬過脆,攪拌時也易折斷,影響增強效果。

在熔抽法生產(chǎn)鋼纖維時,從熔抽輪下離心噴出的鋼纖維仍處于高溫狀態(tài),必須用滾筒或振動輸送方法分散并進行冷卻。否則鋼纖維聚集,熱量難以散發(fā),反而起退火作用。

三、耐腐蝕性

關(guān)于鋼纖維混凝土耐腐蝕試驗的介紹可知,開裂的鋼纖維混凝土構(gòu)件在潮濕的環(huán)境中,裂縫處的混凝土碳化,碳化區(qū)的鋼纖維銹蝕,碳化深度和銹蝕程度隨時間增長而發(fā)展,對鋼纖維混凝土來說,主要是利用裂后弧度和裂后韌性,雖然裂縫寬度比鋼筋混凝土小,但是終究是有裂縫的,故此應(yīng)對在潮濕環(huán)境中,特別是在海濱使用的鋼纖維混凝土采取防防銹蝕措施. 試臉證明,在保證鋼纖維混凝土構(gòu)件具有同等承載能力的前提下,采用直徑較大的鋼纖維,能提高耐腐蝕性, 采用涂復(fù)環(huán)氧樹脂或鍍鋅的鋼纖維,將能提高耐腐蝕性,如果施工工藝許可的話,可只在混凝土表層1-2cm采用這種鋼纖維,必要時也可以采用不誘鋼纖維。

纖維的增強效果主要取決于基體強度(fm),纖維的長徑比(鋼纖維長度l與直徑d的比值,即I/d),纖維的體積率(鋼纖維混凝土中鋼纖維所占體積百分數(shù)),纖維與基體間的粘結(jié)強度(τ),以及纖維在基體中的分布和取向(η)的影響。當鋼纖維混凝土破壞時,大都是纖維被拔出而不是被拉斷,因此改善纖維與基體間的粘結(jié)強度是改善纖維增強效果的主要控制因素之一。

加入鋼纖維的混凝土其抗壓強度、拉伸強度、抗彎強度、沖擊強度、韌性、沖擊韌性等性能均得到較大提高。

結(jié)合鋼纖維混凝土抗拉強度、彎拉強度(抗拉強度)設(shè)計公式

鋼纖維混凝土抗拉強度

鋼纖維混凝土抗拉強度,可通過試驗所得的劈裂抗拉強度乘以強度折減系數(shù)0.80確定,劈裂抗拉強度試驗方法按GB J81規(guī)定進行

鋼纖維混凝土抗拉強度標準值fftk=ftk(1+αt?ρf?lf/df)

fftk,ftk——鋼纖維混凝土抗拉強度標準值,設(shè)計值;

αt——鋼纖維對鋼纖維混凝土抗拉強度影響系數(shù),宜通過試驗確定;

ρf——鋼纖維體積率(即鋼纖維摻量體積率)

lf——鋼纖維長度

df——鋼纖維直徑或等效直徑

lf/df——鋼纖維長徑比

鋼纖維混凝土彎拉強度

(抗折強度)

鋼纖維混凝土用于公路路面、機場道面、或其它采用彎拉強度為設(shè)計指標的結(jié)構(gòu)時,與鋼纖維混凝土相應(yīng)的集體混凝土的彎拉強度設(shè)計值的分級和使用范圍,可按國家現(xiàn)行有關(guān)水泥混凝土路面、機場道面等行業(yè)設(shè)計規(guī)范的規(guī)定采用。

鋼纖維混凝土彎拉強度設(shè)計值fftm=ftm(1+αtm?ρf?lf/df)

fftm,ftm——鋼纖維混凝土彎拉強度標準值,設(shè)計值;

αtm——鋼纖維對鋼纖維混凝土抗拉強度影響系數(shù),宜通過試驗確定;

ρf——鋼纖維體積率(即鋼纖維摻量體積率)

lf——鋼纖維長度

df——鋼纖維直徑或等效直徑

lf/df——鋼纖維長徑比

2、增加纖維的粘結(jié)長度;即增加長徑比,公式中l(wèi)f/df。

3、改善纖維的形狀、增加纖維與基體間的摩阻和咬合力;即提高鋼纖維影響系數(shù)α。

2、鋼纖維的抗彎拆性能,鋼纖維應(yīng)能經(jīng)受直徑3㎜鋼棒彎拆90°不斷,每批次檢驗不少于10根;

3、雜質(zhì)含量,鋼纖維表面不得有油污,不得鍍有有害物質(zhì)或影響鋼纖維與混凝土粘接的雜質(zhì)。

4、鋼纖維的長度偏差不應(yīng)超過標準長度的10%,每批次至少隨機抽查10根以上;

5、鋼纖維的直徑或等效直徑合格率不得低于90%,可采取重量法檢驗,每批次抽檢100根,用天平稱量,卡尺測其長度,要求得到的等效平均值滿足規(guī)定;

原材料的檢驗:

必須滿足上述原材料的質(zhì)量控制標準,應(yīng)按照公路工程施工技術(shù)規(guī)范的要求進行檢驗。

鋼纖維混凝土的檢驗:

應(yīng)重點檢驗鋼纖維混凝土的和易性、塌落度和水灰比等,同時必須現(xiàn)場目檢鋼纖維在混凝土的分布情況,發(fā)現(xiàn)有鋼纖維結(jié)團現(xiàn)象應(yīng)延長拌和時間。
