2、多種信號輸出形式,方便不同系統配置。

3、聚四氟乙烯探級,耐酸、堿等強腐蝕性液體及高溫。

4、浸入液體的測量部分,[1]只有一條四氟軟線或四氟棒式探級作為傳感,可靠性高。

5、全密封鋁合金外殼及不銹鋼聯接件。

6、對高溫壓力容器與測量常溫常壓一樣簡單,且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。

7、測量、輸出兩端和測量、輸出、電源三端隔離器多種電路結構方式,自帶隔離器,適應不同信號接地方式。

8、完善的過流、過壓、電源極性保護。

精度：0.2級、0.5級、1級

探級耐溫：-40-+250℃

允許容器壓力：-0.1MPa-2.5MPa

測量介質：電導率不低于10-3s/m的酸、堿、水等非結晶導電液體。

供電電源：DC12-35V(隔離式為DC21-27V)

工作電流：(輸出20mA時)非隔離二線,三線制：20mA

兩端隔離三線制：＜32mA三端隔離四線制＜35mA

輸出信號：4-20mA(0-10mA,0-20mA)

輸出保護：27mA

測量、輸出、電源之間隔離耐壓：1000V

量程調節范圍及零點移：≥±30%FS

變送器主體尺寸：φ76×85

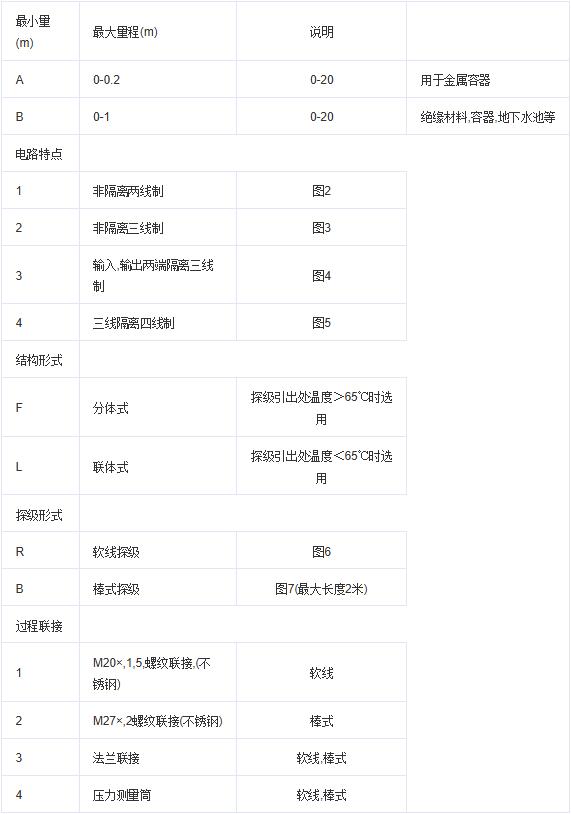

量程0.2-20米(具體量程由用戶確定),非隔離二線制,聯體式軟線探級,M20×1.5過程接口

為適應現場配電及不同信號接地方式,變送器的電路結構分為非隔離二線制,測量,輸出兩端隔離三線制和測量、輸出、電源三端隔離四線制。

非隔離變送器可在DC12-35V電源下可靠工作,電源電壓與輸出信號負載電阻的關系如圖6所示。對隔離式變送器,供電電源必須保證在21-27V范圍內。

電容的變化,根據同心筒狀電容的公式可寫出液位高度與電容的關系,因Co、ε 和D/d為固定常數,所以：C=KH,即電容量只與液體浸沒探極的高度成正比。

安裝示例

在容器內有攪拌或液體可能產生大量汽泡時,為保護探極線和液體波動及氣泡而產生的虛假液位,可在容器內放置一內徑＞φ80金屬或非金屬管,管的下端應開口或留有進液孔,液面以上留排氣孔,使用金屬管時,應保證探極線在管內位置相對穩定,必要時對探極線加支撐。

重外錘的配置方法及示例

重錘配置在探極級的最下端(僅軟線探極用),其作用為拉直和穩固探極線,量程＜0.5米時,在液面比較平穩的情況下也可以靠探極線自身的強度伸直而不配重錘。在出廠時,探極線的下探極線的下端已配有相應的耐腐蝕瓷質重錘。探極線的穩固方法也可根據現場的具體情況采用底端固定等其他方法。一般情況下,重錘在容器底部最好橫臥,使探極線下端盡量接近容器底部,將測量區降至最小,對測量零點不在底部的容器重錘可以懸空。

2、變送器露天安裝時,探極線不能裸露于容器以外,以免雨天探極線著水出現測量誤差。

3、液位計的外殼或 接線盒下部的不銹鋼過程連接部件,必須可靠與容器外壁連接（接地）,其 接觸電阻不能大于2Ω 。
4、在正常工作時,探極線在容器內不能有較大的擺動幅度,否則會出現信號不穩定現象。

5、探極線安裝時,應盡量遠離容器內壁,最小距離不能<100mm。當受條件限制,距離<100mm時,探極線與容器的距離必須保證相對固定。

6、對單線軟探極,多余部分可通過過程聯接件上端拉出后剪掉,然后擰緊螺栓,而 雙絞線探極,多余部分可盤扎在被測液面以上,絕對不允許將多余部分盤繞在容器底部或有效測量段。
7、在容器內有攪拌或液體可能產生大量氣泡時,為保護探極線和液體波動及氣泡而產生的虛假液位,可在容器內放置一內徑>800mm金屬或非金屬管,管的下端應開口或留進液孔,液面以下留排氣孔,使用金屬管時,應保證探極線在管內位置相當穩定,必要時對探極線加支撐拉直。

在變送器安裝完畢后,將信號回路串入電流表,液位處于測量的最低位置時,調整“零點調節”電位器(在電路板標有“W1”,)如圖,使信號輸出4mA,(順時針調節零點升高,反時針調節零點減小)。

2、量程調校

液位上升至最高測量點時,變送器輸出應為20mA,如有偏差,可調整“量程調節”電位器(電路板標有“W2”,)如圖,順時針調節輸出增大,反時針調節輸出減小,但應注意量程調整后會影響零點,所以每次調整量程電位器后必須重新校正零點,而量程電位一旦確定后,零點的校正不會影響量程。因此,變送器在出廠時,已將“量程調節”電位器校準在用戶要求的量程,安裝時只需校正零點即可。

零點與量程的調整必須在變送器通電15分鐘電路工作穩定后進行,且盡量接近正常工作時的溫度,壓力等條件。

常見故障及排除方法
