PT100溫度變送器

PT100溫度變送器是安裝于Pt100鉑電阻接線盒內將熱電阻Pt100的電阻信號轉化為二線制4-20mA輸出的裝置。
PT100溫度變送器
概述
電阻溫度變送器直接安裝于Pt100鉑電阻接線盒內(與不同結構形式的鉑電阻構成熱電阻一體化溫度變送器)將熱電阻Pt100的電阻信號轉化為二線制4-20mA輸出。

Pt100溫度變送器用于Pt100鉑電阻信號需要遠距離傳送、現場有較強干擾源存在或信號需要接入DCS系統時使用。鉑電阻溫度變送器采用獨特的雙層電路板結構,下層是信號調理電路,上層電路可定義傳感器類型和測量范圍。

特點
1、線性化輸出兩線制4-20mA標準電流信號,模塊化結構

2、熱電阻溫度變送器為引進英國溫度計變送器散件組裝,保持電路、制造工藝、結構和性能與原裝溫度變送器不變。

3、變送器有電源極性反接保護電路,當輸出接線接反時對線路起保護作用(此時回路電流為零);傳感器的不正確接線無論是高限或低限都將導致變送器輸出飽和;產品具有RFI/EMI保護,有利于提高了測量的穩定性。

4、SWP-TR全部采用進口電子元件,性能可靠,低溫度漂移。

5、SWP-TR溫度變送器量程用戶不能自由修改,由生產商出廠時確認生產。

6、熱電阻溫度變送器電磁兼容性符合歐洲電工委員會(EC)的BS EN 50081-1和BS EN 50082-1標準。

7、熱電阻變送器的接線通過殼體頂部的螺絲端子完成。為符合CE認證,信號輸入接線長度不能超過3米,輸出接線必須是屏蔽電纜,屏蔽線只能在一端接地。

8、變送器的中心孔用于熱電阻信號接線,熱電阻信號線通過螺絲直接擰在變送器的輸入端子上。設計的螺絲端子接受內部或外部接線方式

技術指標

1、輸入信號:Pt100鉑電阻信號輸入

2、供電電壓:10-30VDC

3、負載電阻:0-500Ω

4、輸出信號:二線制4-20mA,最大30mA

5、熱電阻溫度變送器精度:0.2%FS

6、溫度穩定性:零點漂移 標準0.05%FS/℃ 量程漂移 標準0.002%FS/℃

7、回路保護:帶反向連接保護(防止電源正負極)

8、溫度變送器功耗:≤0.5W

9、溫度變送器重量:約35克

12、熱電阻溫度變送器外形尺寸:外徑Ф42mm,高度H23mm,安裝孔距33mm,安裝孔Ф5.5m

說明:

1、量程下限值變送器4mA輸出時對應的溫度值(該溫度值在在-200~650℃范圍內選擇)

2、量程上限值變送器20mA輸出時對應的溫度值(該溫度值在在-200~650℃范圍內選擇)

量程修改
Pt100溫度變送器通常提供六種標準的量程范圍供選擇。特殊測量范圍可按用戶要求提供。

用戶也可通過標準電阻箱、數字電流表等校驗儀器自行調整Pt100鉑電阻變送器的量程范圍。通過更改線路板上的焊接點接線,并重新校驗,即可調整變送器量程范圍,使變送器的測量范圍滿足使用現場的需要。

基于SWP-TR-08鉑電阻溫度變送器自身的特點,量程的改變將影響4-20mA的校驗點。如果變送器的計算是以真實零點(真實零點是理論輸出電流為零的那一點的溫度值)為基礎,變送器的校驗將非常簡單:按所需量程范圍計算出SPAN量程和真實零點(TRUE-ZERO)的溫度值,然后查閱溫度值對應量程(表1)和真實零點表(表2)中的哪一行,按表中要求短接相應焊點,按校驗步驟調整變送器到所需量程范圍即可。

1、準備電阻箱(精度達±0.01歐姆)、四位半數字電流表(在0-20mA范圍精度為0.05%)和直流DC24V電源

2、確定需要的量程范圍,TH=量程范圍上限(20mA輸出時的溫度值),Tlo=量程范圍下限(4mA輸出時的溫度值)

3、計算SPAN量程:SPAN量程=量程上限-量程下限=TH-Tlo

4、計算真實零點:真實零點=量程下限-量程范圍÷4=Tlo-(SPAN量程/4)

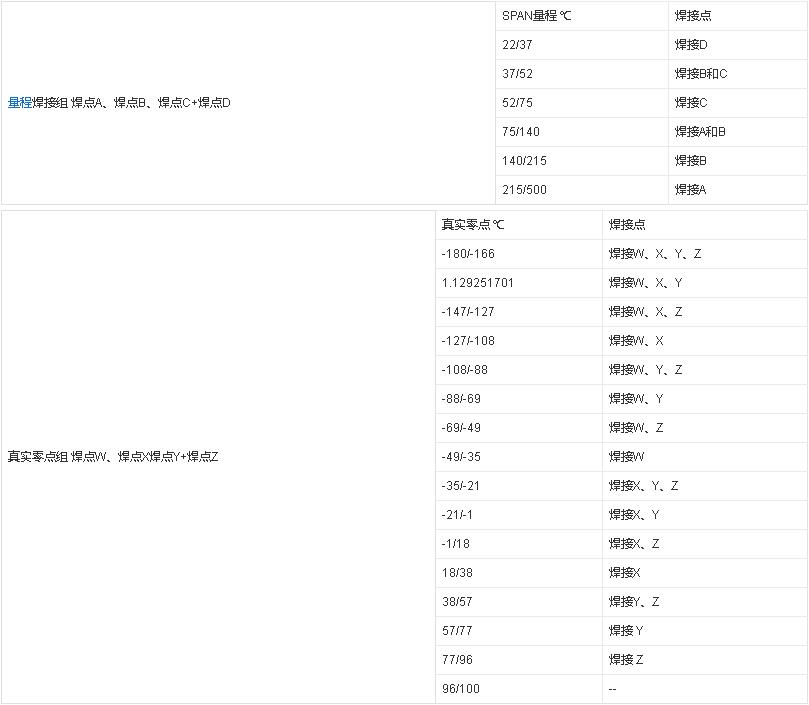

5、在下表中查找出剛計算出的SPAN量程及真實零點的溫度值,注意對應的需要短接的焊點。

6、打開殼體底蓋,用焊絲短線路板上需要短接的焊點,并除去預先焊接的焊點,保證其為開路狀態。

注意:變送器電路板上共有8組焊點:A、B、C、D改變SPAN量程;W、X、Y、Z改變真實零點。

7、輸入Pt100溫度變送器4mA輸出時對應的Pt100鉑電阻等效電阻值,調整Z(零點電位器),使輸出等于4mA±0.01mA。

8、輸入Pt100溫度變送器20mA輸出時對應的Pt100鉑電阻等效電阻值,調整S(零點電位器),使輸出等于20mA±0.01mA。

9、重復步驟7和步驟8,直到變送器零點和量程都校準為止。

注意:量程和零點調整會相互影響,必須反復調整。

10、關閉電源,拆掉接線。

11、重新制作Pt100鉑電阻溫度變送器新標記
