ICS系列電子皮帶秤
ICS14電子皮帶秤ICS系列電子皮帶秤引主要由稱重部分、測速部分、計算部分、通訊部分組成。 稱重橋架橫梁中的稱重傳感器檢測皮帶上物料的重量信號,測速傳感器檢測皮帶的運行信號,積算器將接收到的重量信號和測速信號,進行放大、濾波、A/D轉換進入CPU進行積分運算,然后將物料的瞬時流量和累計重量在面板上顯示出來,積算器具有可選的聯網、通訊、打印、DCS聯機等功能!
型號
I ———————— 皮帶秤 C ———————— 傳感器測重 S ———————— 數字顯示 □□□□ ————————皮帶寬度(MM) □□□□ ————————設計型號 ICS-14型高精度電子皮帶秤,采用全懸浮稱重橋架,數字信號傳輸和處理技術,動態累計誤差小于±0.125%,適用于企業的對內,對外結算,或其他對稱重精度要求較高的場合。
采用標準
國家檢定規程: JJG/195-2002 國家制造標準: GB/T7721-2007
工作原理
稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
結構特性
全懸浮式結構,無耳軸支點和可移動件,維護量小;
單元組件結構,力傳遞環節少,安裝簡捷,方便;
獨特的矩形杠桿,鋼性好、無形變、零點穩定性好;
抗側向力、抗水平力,有效減少了皮帶跑偏和落料偏移對系統精度的影響;
四只稱重傳感器,受偏載影響小、平穩、計量精度高;
稱重區域廣,三組或四組托輥使皮帶對稱重精度影響最小;
粉塵較大及有酸、堿、鹽等腐蝕性的特種場合,秤架采用不銹鋼制造或進行防腐處理。
系統組成
ICS-14型電子皮帶秤由四部分組成:ICS-14型稱重橋架,稱重傳感器,60-12C型速度傳感器及測速滾筒,YL2001稱重控制器。
稱重橋架
ICS-14型稱重橋架為四組稱重托輥,全懸浮式結構,無耳軸支點和運動部件。采用矩形鋼管設計,整個稱重橋架具有足夠高的剛性,較小的自重,外表積灰面積達到最低。高精度電阻應變片式傳感器安裝與受拉部位,以減少非線性誤差。保證整個系統的穩定性,其維護量極少。二只橫梁上吊有四只拉式稱重傳感器對稱重橋架提供支承。稱重橋架為四單元組件結構,可方便、迅速地進行現場安裝,只需八只螺栓安裝固定。
技術參數
系統精度:+/-0.25%
稱量范圍:1~8000t/h
皮帶寬度:500~2400mm
皮帶速度:0~4m/s
皮帶輸送機傾角:<6℃ (特殊物科《/=10℃)
工作條件和安裝條件
環境溫度
機械:-20℃~+50℃
儀表:0℃~40℃
電源電壓:220V(+10﹪、-15﹪) 50Hz±2﹪
稱重傳感器
ICS系列電子皮帶秤選用的稱重傳感器為電阻應變片拉式(壓)力傳感器。
稱重傳感器主要技術參數:
非線性:小于額定輸出的0.05﹪
重復性:小于額定輸出的0.03﹪
滯后:小于額定輸出的0.03﹪
溫度靈敏度:零值時為±0.003﹪℃,滿值時為±0.004﹪℃
安全過載: 150﹪

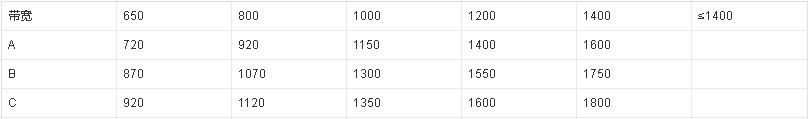

尺寸
