電位差計是用補償原理構造的儀器。補償方法的特點是不從測量對象中支取電流,因而不干擾被測量的數值,測量結果準確可靠,電位差計用途很廣,配以標準電池、標準電阻等器具,不僅能在對準確度要求很高的場合測量電動勢、電勢差(電壓)、電流、電阻等電學量,而且配合以各種換能器,還可用于溫度、位移等非電量的測量和控制。當沒有電流流過時,電池的正負極間的電勢差等于電池的電動勢。如有電流流過,因在電池內阻上有一定電壓降(用電壓表測量電池兩極間的電壓,就是這種情形),這時測得的不再是電池電動勢,而只能稱作端電壓。若能在無電流流過時進行測量,就可直接測量電動勢了。補償法就是這樣一種方法。

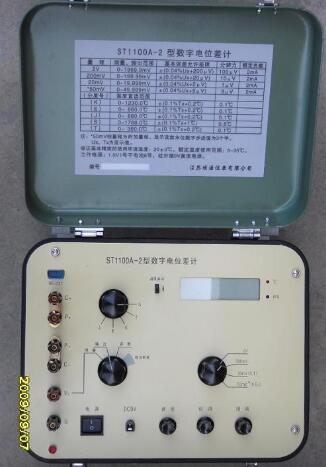

以TX1100A型號為例:

1、TX1100A電子電位差計測量范圍:

1uV~49.999mV與100uV~4.9999V與0.1Uv~19.999mA均帶輸出

八種熱電偶溫度直讀(K,E,J,S,T,B,R,N)

2、準確度: 0.04%

3、.電源:1.5V干電池8節

4、外型尺寸:310×240×170(mm)

5、質量:約4kg

各量程主要技術參數

傳統電位差計

電位差計分直流電位差計和交流電位差計。直流電位差計用于測量直流電壓,使用時調節標準電壓的大小,以達到兩個電壓的補償。交流電位差計用于測量工頻到聲頻的正弦交流電壓。兩同頻率正弦交流電壓相等時,要求其幅值和相位均相等,因此交流電位差計的線路要復雜一些,并且至少有兩個可調量。交流電位差計在市場上只有用于工頻的產品,其他頻率的交流電位差計均需自行設計制作。 隨著直流電流比較儀的理論和技術不斷發展和完善,出現了準確度很高的直流電流比較儀式電位差計,其測量誤差約為百萬分之一數量級。

在用電位差計校準電流表時,是通過用電位差計測量標準電阻上的電壓來轉化成標準電流,進而對電流表各點進行校正。估算電表校驗裝置的誤差,并判斷它是否小于電表基本誤差限的1/3,進而得出校驗裝置是否合理的結論。估算時只要求考慮電位差計的基本誤差限及標準電阻 的誤差,可用下式確定:

顯然,電表校驗裝置的誤差還應包括標準電動勢 欠準、工作電流波動、線間絕緣不良等其它因素的影響,但考慮這些因素對教學實驗就過于復雜了。式中電位差計測電壓的不確定度 用上面(5.8.1)式式來估算; 級的標準電阻(本實驗 )的不確定度 可用下式簡化估算

數字電位差計

數字電位差計/電子電位差計 型號:tx-YJ108B/1

TX-YJ108B/1型數字電位差計是傳統直流電位差計的更新?lián)Q代產品,它采用先進的數字化、智能化技術同傳統工藝相結合,在使用功能上完全覆蓋原電位差計UJ33a、UJ33a-1等產品,可對熱電偶和傳感器、變送器等一次儀表輸出的毫伏信號進行精密檢測,也可作為標準毫伏信號源直接校驗多種變送器及儀表。

產品特點

數字直讀發生(輸出)和測量(輸入)電壓值;

輸出標準電壓信號可帶負載,直接校驗各種低阻抗儀表;

采用四端鈕方式,消除小信號輸出時測量導線誤差

可發生對應多種熱電偶分度號常用溫度范圍的毫伏值,溫度直讀顯示;

內附精密基準源,去除標準電池,避免環境污染,同時省卻反復對標準要求,方便用戶操作;

帶RS232標準接口,可與計算機通訊;

外形尺寸:88×215×285mm

技術指標

型號 測量、輸出量程范圍 本誤差允許極限 分辨力 最大輸出

HQ-YJ108B/1 0-1999.9mV ±(0.05%Ux+200μV) 100μV 2mA

0-199.99mV ±(0.05%Ux+20μV) 10μV 2mA

0-74.999mV ±(0.05%Ux+5μV) 1μV 2mA

0-19.999mV ±(0.05%Ux+2μV) 1μV 2mA

型號 測量、輸出量程范圍 本誤差允許極限 分辨力 最大輸出

HQ-YJ108B/2 0-1999.9mV ±(0.05%Ux+200μV) 100μV 2mA

0-199.99mV ±(0.05%Ux+20μV) 10μV 2mA

-10-74.999mV ±(0.05%Ux+5μV) 1μV 2mA

-1-19.999mV ±(0.05%Ux+2μV) 1μV 2mA

-200.0-+1300.0℃

(K) ±(0.1%Tx+0.2℃) 0.1℃

-200.0-+900.0℃

(E) ±(0.1%Tx+0.2℃) 0.1℃

-200.0-+1048.0℃

(J) ±(0.1%Tx+0.2℃) 0.1℃

-50.0-+1768.0℃

(S) ±(0.1%Tx+1℃) 0.5℃

-200.0-+380.0℃

(T) ±(0.1%Tx+0.2℃) 0.1℃
