玻璃板液位計
玻璃板液位計可用來直接指示密封容器中的液位高度, 具有結構簡單, 直觀可靠,經久耐用等優點,但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球,當玻璃意外破損時,鋼球能在容器內壓力的作用下,自動關閉液流通道,以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘,可供取樣時用,或在檢修時,放出儀表中剩余液體時用。根據連通器原理,通過透明玻璃直接顯示容器內液位實際高度。
原理
特點
讀數清晰、直觀、可靠。
結構簡單、維修方便。
經久耐用。
主要技術指標
測量范圍(安裝中心聚L):500、800、1100、1400、1700……mm。
工作壓力:4.0MPa
工作溫度:≤200℃
安裝形式:法蘭安裝 PN4.0 DN20.HGJ-47-91
螺紋安裝 外螺紋G3/4"(或 M27×1.5)
材質:碳鋼、不銹鋼
伴熱蒸汽壓力:0.6MPa
蒸汽夾套接頭:G1/2"外螺紋
鋼球自封壓力:0.2MPa
主要技術指標
外形尺寸測量范圍(安裝中心距L):300、500、800、1100、1400、1700mm。
工作壓力:2.5、4.0、6.3MPa、0.6MPa(用于R型)
材質:碳鋼、不銹鋼工作溫度:-20~+200℃
鋼球自動關閉壓力:≥0.2MPa
伴蒸汽壓力: ≤0.6MPa 蒸汽夾套接頭:G1/2″外螺紋

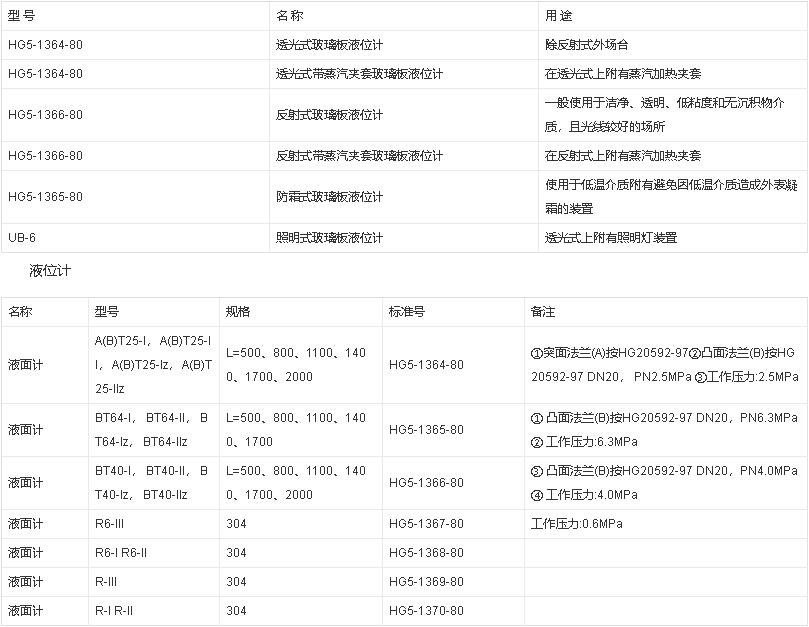

選型規格
其中HG-20592-97指的是法蘭執行標準,即行業中說的小外徑,行業內為了和國際接軌,設計時已經采用HG20615-2009的法蘭標準,和ANSI,ASME B16.5通用,即行業中所說的大外徑。液位計在設備上開口一般是:現場液位計 PN5.0MPa DN20 HG20615-2009,RF,是用在低壓容器上的玻璃板液位計開口,高壓的容器根據壓力等級變化,開口不變,磁浮子的DN25,。遠傳液位計的話壓力不變,開口DN50。
注意事項
為了保證自動密封作用,容器內的介質壓力應大于0.2MPa,在打開上下閥時,閥桿退出轉數不少于4轉,使鋼球封門時,不至于碰到閥桿的頂端。
玻璃材質要求
1、液位計玻璃應該具有適當?shù)幕瘜W(xué)穩定性和熱穩定性,機械強度好,膨脹系數小;
2、顏色:玻璃板顏色應為無色透明或略帶淺黃色或淺綠色。
