本裝置由內嵌工控機或外接PC機控制,采用單機箱、模塊化結構,面板8.4 吋彩色LCD顯示。圖形窗口操作界面,操作簡便,內置虛擬鍵盤,僅用鼠標即可進 行操作。備有擴展串口及USB口可與其它PC機通訊,試驗結果可上傳。軟件可通過 Internet 網絡進行本地升級。D/A 位數高,電流、電壓精度好,功放采用直接 耦合放大,交直流兩用,能很好地仿真電力系統的暫態過程,超大的電流源輸出功 率及良好的寬頻幅頻特性,使其不但能對各類微機型保護進行特性和整定值的檢驗, 也適用于常規電磁型等保護及安全自動裝置的特性及整定值校驗。不但滿足發電廠、 供電局等基層電力單位調試?yán)^電保護要求,也適合各級研究部門及高等院校用來研 制和考核各種繼電保護。

1、內嵌工控機或外接 PC 機控制,面板 8.4 吋彩色 LCD 顯示,儀器本體可獨立工作。

2、軟件圖形窗口操作界面,操作簡便,內置虛擬鍵盤,僅用鼠標即可進行操作。

3、電流電壓放大器:電流、電壓源中無升流器、升壓器,而采用直接耦合放大方式, 初級放大回路直接接收 D/A 轉換輸出的信號,不經插值處理。使得電流電壓不但能 輸出直流及 1~1KHZ 的各種波形,而且無附加延時,保證了輸出響應時間及正確的 暫態波形,在輸出穩態波形時,由于快速的輸出響應,保證了電流電壓的同步性及 相位角、合閘角的精度。

功率放大回路具有完善的電流、電壓及超溫保護功能,防止大功率器件在試驗中

被損壞,電流源開路或過載時,自動報警,相應相發出報警燈光指示,同時有連續 報警聲音。電壓源短路或嚴重過載時,跳開功放,電源指示燈發出閃爍的紅光,同 時發出報警聲。為防止大電流下長期工作而引起電流放大器過熱,當測試裝置的任 意一相電流大于 10A 時,軟件設有限時功能,此限時不影響正常使用,主要為防用 戶不合理設置或操作,引起大電流長時間誤輸出。

4、電源:儀器使用單相 220V 交流電源,,當面板總電源開關合上時,僅產生±5V,

±15V 電壓給 D/A 板使用,面板電源指示燈發綠光。當功放電源開關按鈕按下(合 上),軟件進入應用程序后功放軟件開關也自動合上時,功放直流電源投上,面板電 源指示燈發紅光。前述任意一開關斷開(軟、硬功放開關)功放電源斷開,面板電 源指示燈發綠光。

5、電壓電流每相功放電源相互獨立,輸出相互隔離,各相電壓﹑電流之間可靈活 串﹑并聯使用。

6、軟件用 C++編程,軟件升級快。備有擴展串口及 USB 口�？膳c其它 PC 機通訊, 軟件可通過 Internet 網絡進行本地升級。

7、試驗結果可上傳,也可在線打印,報表格式與 Excel 兼容。

8、高強度抗振鋁合金機箱,輕便、耐磨,抗銹蝕、抗沖擊。

1、二次調度中所有單個元件的測試(電流、電壓、時間、差動、平衡、負序、距 離、功率方向、反時限、頻率、同期、重合閘等繼電器)。

2、整組傳動,能摸擬各種簡單或復雜的瞬時性,永久性,轉換性故障,可在基 波上疊加暫態直流分量。

3、能隨意疊加各次諧波,疊加初始角及含量在線可控。

4、可分相輸出不同頻率交流量、交直流兩用。

5、專用低周單元,可方便測試微機低周低壓減載保護。

6、各種保護時間特性的自動掃描。功率及阻抗保護特性曲線的掃描。

7、微機主變保護差動比例及諧波制動特性的自動測試。

8、整組距離、零序、過流保護自動測試。

9、用戶可編程測試單元,以滿足特殊試驗用途,例備自投裝置的測試。

10、電機失磁失步、反激磁、逆功率及同期等各種保護的測試。

11、自動與手工測試、靜態與動態測試方式任意選擇,測試定值、結果數據和曲線 可存檔、打印。

1、主機電源

功耗 <2000VA

單相電壓 220V±20%

主保險絲 250V 10A

電源頻率 50HZ±10%

2、電流源

三相 3×0~40A

三相并聯 0~120A

直流 3×0~15A

精度 <0.5%( AC: 02A~40A DC: 1~15A)

分辯率 0.001A

最 大

功 率

交流 400VA/相

直流 200W/相

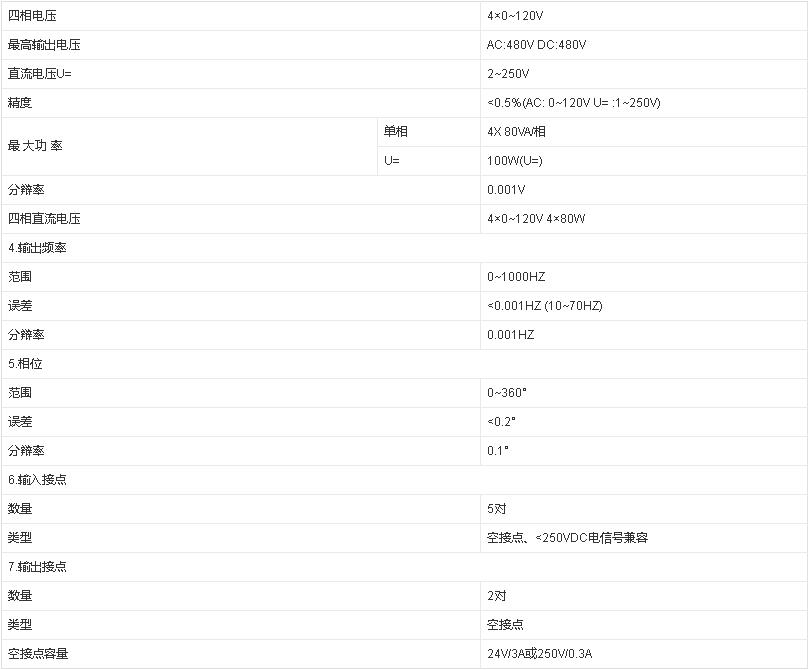

3、電壓源

8、環境要求

工作溫度：0~80°

存儲、運輸：-25°~80°

濕度：<90%

內嵌計算機為具有雙向并口工控機,內存64M,硬盤容量32M,支持 標準 101 鍵盤,LCD 或 CRT。 當儀器面板交流電源開關合上時,計算機啟動,同時儀器產生±5V、±15V、25V電壓,這時 D/A 板能正常工作,測試儀自動進入主菜單,當選擇某一應用程序后,PC 機打開功放電源軟開關,此時若按下面板功放按鈕,則功放電源投入,功放能正常 工作。PC 機據測試項目及所設置參數,計算好各種狀態電流電壓波形數據,當軟件 操作試驗時,PC 機把計算好的數據分別送給8路D/A,D/A轉換以后的摸擬信號經 功放放大從面板電流電壓輸出端子輸出至被測保護。同時,被測保護動作信號,經 輸入信號端子送到I/O接口芯片,PC機在送數的同時不斷查詢I/O接口芯片,據測 試項目,調整傳送的電流電壓數據,直至測試完畢。

測試結束,退出應用程序回到主菜單時,功放電源軟開關自動斷開。

1、關閉測試儀電源開關。將測試導線分別從面板上(儀器面板見圖 1-2)所示的電 壓輸出插孔和電流輸出插孔接至被測試屏或保護裝置上。將保護動作接點用測試導 線引至測試儀開入端子(面板左上部 N1~N5)。如用外接 PC 機控制,需用打印電纜 把 PC 機并口和儀器背板上的PC機接口連接,并把旁邊的選擇開關置"外"位置 。 否則讓開關處于默認位置"內"。(此開關只有在內外PC機均沒有進入應用程序時 改變才有效。某一PC進入應用程序控制后,則另一PC不能通過選擇開關來改變控 制權,需雙方均退出應用程序后才能改變控制權。)

2、確認接線正確無誤后,連接測試儀電源線(AC220V)、PS2 鼠標(或鍵盤),合 上測試儀交流電源開關。面板電源指示燈發綠光(如用外接PC機控制 ,開啟PC 機),測試儀自動進入主菜單。

3、按下面板上的功放電源開關。

4、選擇相應功能應用程序,自動打開軟件功放開關,電源指示燈發紅光,操作程序, 開始試驗。

5、試驗完畢后,存儲、打印結果,退出應用程序,先關測試儀功放開關、交流開關, 然后拆除測試線、電源線、打印電纜。

6、用通訊線通過串口與其它 PC 機連接,兩邊運行隨機通迅程序,可把試驗結果上 傳,也可用U盤把試驗結果傳至PC機 , 再在PC機上或U盤上運行隨機 打印系統程序,可在 Windows Excel下處理試驗報表。

1、電流某相插孔間報警燈亮,并有報警聲: 此相電流開路或負載超過實際輸出范圍,檢查接線及負荷后再試。

2、功放電源一投或一輸出電壓立即跳開功放,電源指示燈閃爍紅光并有報警聲: 彈開功放按鈕,檢查電壓回路有否短路或嚴重過載

3、測試過程中,跳開功放電源: 首先軟件停止操作輸出,然后彈起功放按鈕,自保護信號應復歸,電源指示燈發

綠光并停止報警聲。再按下功放按鈕,再繼續試驗。若彈起面板功放按鈕后,不能 復歸自保護信號,或再次按下按鈕后,自保護再次動作,應考慮是否大電流長時間 輸出
