碼垛形式:高位碼垛

垛形結構:2×3編組,5袋/層,8層/垛(1000kg)

3×3×4編組,10袋,8層/垛(1200kg)

碼垛能力:1200 bags/h

托盤形式:塑料或木制或鋼制,具體結構由用戶提供

托盤尺寸:1200×1000×150mm,具體尺寸按設備要求確定

工程條件

氣源消耗:45Nm3/h

電源消耗:25kW

其它

設備噪音:低于85分貝

電氣防護:電機為IP54,現場儀表及傳感器為IP65;控制柜為IP65,

設備表面防護:靜電塑料噴涂,涂層厚度80~90um

設備顏色:電控柜及操作箱為淺駝色- GSB G51001-94-GY09;防護罩、安全護欄等為國際安全色-GSB G51001-94-Y06設備本體為寶石蘭.(具體顏色有需方提供)

在包裝線到碼垛單元的鏈接輸送設備,把物料過渡到爬坡輸送機上。

爬坡輸送機

皮帶式輸送機,經過渡輸送機把物料輸送到爬坡輸送機后,由爬坡輸送到碼垛機轉位裝置上,完成轉位的等待工作。

轉位輸送機

皮帶式輸送機,輸送料袋到位后,轉位機構上的兩個夾袋板由氣缸推動,擺動90度后將料袋夾緊;轉位機構主軸由制動電機直接驅動,帶動夾袋板旋轉90度或180度后,夾袋板往上擺起復位,可以實現料袋90°、180°、270°的轉位。

輸送速度: 0.6m/s

輸送帶寬: 1000mm

電機功率: 2x0.75kW

編組機

皮帶式輸送機,對料袋進行自動編組(2+3或3+2)。

輸送速度: 0.7m/s

輸送帶寬: 1000mm

電機功率: 1.1kW

推包機

將編組機編好組的料袋推送到分層機上。

運行速度:0.5m/s

驅動方式:氣缸

分層機

皮帶式輸送機通過電機驅動,可左右打開,使編組后的料袋碼放到垛盤上。

速度:0.9m/s(變頻可調)

電機功率: 1.5KW

碼垛方式:每層5袋,每垛8層。每層10袋,每垛8層。

直聯式減速電機

4.7

將編組后的料袋,通過分層機,碼放在垛盤輸送機的托盤上。

驅動方式:交流制動電機 380V±10%,50Hz。

傳輸速度:升降速度變頻可調

電機功率:7.5kW(升降) (SEW)

碼垛方式:每層5袋, 每垛8層。 每層10袋,每垛8層。

碼垛能力:1200bags/h(保證值)

托盤倉

托盤倉儲存和自動分配空托盤,每當一次碼垛操作完成后,滿載垛盤的當前位置會被托盤倉中的下一個空托盤取代�？胀斜P從托盤倉傳送到碼垛機的適當位置上的所有操作都是自動完成的。

托盤尺寸:1200×1000×150mm(按圖紙尺寸)

托盤材料:塑料或木制或鋼制(具體材質由需方提供)

托盤倉容量:10個空托盤

托盤輸送

鏈條式輸送機,與托盤儲存?zhèn)}連接,負責自動向碼垛機提供空托盤。

驅動方式:交流電機 380V±10%,50Hz

電機功率:0.37kW

輸送速度:0.35m/s

垛盤輸送機

二臺輥道式輸送機,可輸送停放二個滿垛盤。安裝在叉車區域的垛盤輸送機設有防叉車撞擊的安全裝置。

承載能力: 2000kg。

驅動方式:交流電機 380V±10%,50Hz。

電機功率:2x1.1kW

防護欄

設有安全護欄,為碼垛機提供穩定支撐及維護空間。

控制系統

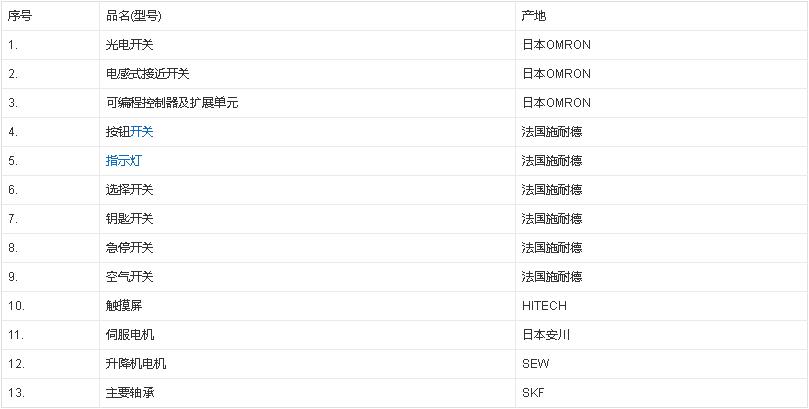

采用進口可編程控制器、進口電機變頻調速控制器、進口優質光電及位置檢測器件構成控制系統的主體,實現整個碼垛機的協調控制。系統具有故障診斷及顯示功能,并有完善的故障保護及聯鎖停機功能。操作面板采用中文標識面板可與進口設備媲美。所有按鈕開關均采用進口優質產品,性能可靠,使用壽命長。整個操作系統使用簡單,功能完善,便于檢修和維護。
