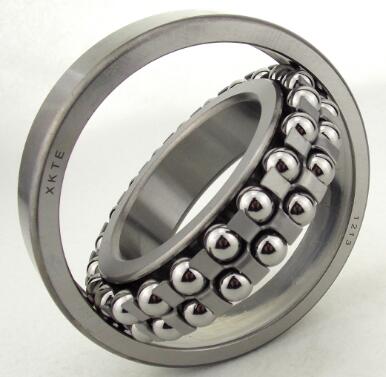

調心球軸承是二條滾道的內圈和滾道為球面的外圈之間,裝配有圓球狀滾珠的軸承。

外圈滾道面的曲率中心與軸承中心一致,所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時,可以自動調整,不增加軸承負擔。調心滾子軸承可以承受徑向負荷及二個方向的軸向負荷。徑向負荷能力大,適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承,可直接安裝。或使用緊定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。

調心球軸承有圓柱孔和圓錐孔兩種結構,保持架的材質有鋼板、合成樹脂等。其特點是外圈滾道呈球面形,具有自動調心性,可以補償不同心度和軸撓度造 調心球軸承成的誤差,但其內、外圈相對傾斜度不得超過3度。

可承受較大的徑向載荷,同時也能承受一定的軸向載荷。該類軸承外圈滾道是球面形,故具有調心性能,當軸受力彎曲或傾斜而使內圈中心線與外圈中心線相對傾斜不超過1°~2.5°時,軸承仍能工作。

調心球軸承內孔有圓柱形和圓錐形兩種。圓錐形內孔的錐度為1:1 2或1:30。為了加強軸承的潤滑性能,在軸承外圈上加工環形油槽和三個油孔。

調心球軸承產品特性

主要承受徑向載荷,同時可承受較小軸向載荷。軸(外殼)的軸向位移限制在游隙限度內,具有自動調心性能,允許內、外圍相對傾斜不大的條件下正常工作,適用于支承座孔不能嚴格保證同軸度的部件中。

調心球軸承結構形式

帶防塵蓋和帶密封圈的調心球軸承裝配時已填入適量的潤滑脂,安裝前不應加熱也不必清洗,使用過程中不需再潤滑,適應運行溫度- 30 ℃ 至+ 120 ℃ 之間。調心球軸承主要用途: 適用于精密儀表、低噪音電機、汽車、摩托車及一般機械等,是機械工業中使用最為廣泛的一類軸承。

微型系列:10x、12x、13x

通用系列:12xx、13xx、22xx、23xx

調心球軸承適用于承受重載荷與沖擊載荷、精密儀表、低噪音電機、汽車、摩托車、冶金、軋機、礦山、石油、造紙、水泥、榨糖等行業及一般機械等。

技術要求

滾動軸承的分類摘要:

一、按滾動軸承結構類型分類

(1) 軸承按其所能承受的載荷方向或公稱接觸角的不同,分為:

1、 向心軸承————-主要用于承受徑向載荷的滾動軸承,其公稱接觸角從0到45。

按公稱接觸角不同,又分為:

徑向接觸軸承————-公稱接觸角為0的向心軸承:

向心角接觸軸承————-公稱接觸角大于0到45的向心軸承。

2、推力軸承————-主要用于承受軸向載荷的滾動軸承,其公稱接觸角大于45到90。

按公稱接觸角不同又分為:

軸向接觸軸承————-公稱接觸角為90的推力軸承:

推力角接觸軸承————-公稱接觸角大于45但小于90的推力軸承。

(2) 軸承按其滾動體的種類,分為:

1、球軸承————-滾動體為球:

2、滾子軸承————-滾動體為滾子。滾子軸承按滾子種類,又分為:

圓柱滾子軸承————-滾動體是圓柱滾子的軸承,圓柱滾子的長度與直徑之比小于或等于3 ;

滾針軸承————滾動體是滾針的軸承,滾針的長度與直徑之比大于3,但直徑小于或等于5mm;

圓錐滾子軸承————-滾動體是圓錐滾子的軸承;

調心滾子軸承一一滾動體是球面滾子的軸承。

(3) 軸承按其工作時能否調心,分為:

1、調心軸承————-滾道是球面形的,能適應兩滾道軸心線間的角偏差及角運動的軸承;

2、非調心軸承(剛性軸承)————-能阻抗?jié)L道間軸心線角偏移的軸承。

(4) 軸承按滾動體的列數,分為:

1、單列軸承————-具有一列滾動體的軸承;

2、雙列軸承————-具有兩列滾動體的軸承;

3、多列軸承————-具有多于兩列滾動體的軸承,如三列、四列軸承。

(5) 軸承按其部件能否分離,分為:

1、可分離軸承————-具有可分離部件的軸承;

2、不可分離軸承————-軸承在最終配套后,套圈均不能任意自由分離的軸承。

(6) 軸承按其結構形狀(如有無裝填槽,有無內、外圈以及套圈的形狀,擋邊的結構,甚至有無保持架等)還可以分為多種結構類型。

二、按滾動軸承尺寸大小分類 軸承按其外徑尺寸大小,分為:

1、微型軸承————公稱外徑尺寸范圍為26mm以下的軸承;

2、小型軸承————-公稱外徑尺寸范圍為28-55mm的軸承;

3、中小型軸承————-公稱外徑尺寸范圍為60-115mm的軸承;

4、中大型軸承————-公稱外徑尺寸范圍為120-190mm的軸承;

5、大型軸承————-公稱外徑尺寸范圍為200-430mm的軸承;

6、特大型軸承————-公稱外徑尺寸范圍為440mm以上的軸承。

滾動軸承類型和尺寸規格繁多,為便于設計和選用,標準規定了用代號表示滾動軸承的類型、尺寸、結構特點及公差等級等。

國家標準:GB/T272-93(向ISO靠)(替代GB272-88),滾動軸承代號的構成如附表所示。滾動軸承的代號表示方法代號用途:表征滾動軸承的結構、尺寸、類型、精度等,代號由國家標準GB/T272-93規定。 代號的構成:

前置代號——表示軸承的分部件;

基本代號——表示軸承的類型與尺寸等主要特征;

后置代號——表示軸承的精度與材料的特征。

內徑代號:內徑代號×5=內徑 特殊情況:d=10 12 15 17代 號 為: 00 01 02 03 尺寸系列代號:用于表達相同內徑但外徑和寬度不同的軸承,見右圖。 外徑系列代號:特輕(0,1),輕(2),中(3),重(4) 寬度系列代號:一般正常寬度為"0",通常不標注。 但對圓錐滾子軸承(3類)和調心滾子軸承(2類)不能省略"0"

C3:徑向游隙大于普通游隙

K:1/12錐度圓錐孔

K30:1/30錐度圓錐孔

M:鋼球引導的機加工黃銅實體保持架

2RS:帶兩端密封蓋

TV:鋼球引導的玻璃纖維增強型聚酰胺(尼龍)實體保持架

工作要求

對于重載荷,工作條件惡劣或對密封有特殊要求的軸承配置,可以用內置式接觸型密封調心滾子軸承。該軸承外形尺寸與非密封軸承完全相同,在許多場合可代替非密封軸承。允許調心角度為0.5°,工作溫度[2] 為-20℃~110℃.軸承內已填裝了適量的鋰基防銹潤滑脂,也可根據用戶要求添加潤滑脂。根據內圈有無擋邊及所用保持架的不同,可分為C型與CA型兩種基本型式,C型軸承的特點是內圈無擋邊并采用鋼板沖壓保持架,CA型軸承的特點則為內圈兩側均有擋邊且采用車制實體保持架。 該類軸承特別適用于重載荷或振動載荷下工作。 調心滾子軸承在有二條滾道的內圈和滾道為球面的外圈之間,裝配有鼓形滾子的軸承。
