蝸輪蝶閥
采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用,主要的是正確選擇 閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。
處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。
D341X-1.6C型軟密封閥門適用溫度90 - 100℃。
它們適用于空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。

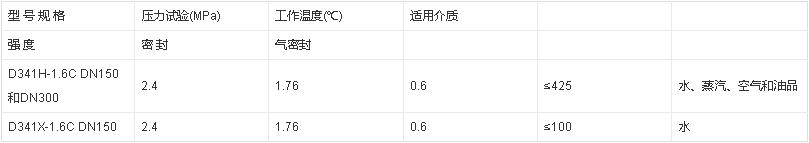

2、閥門的性能規范
①金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構,安裝在閥體上,蝶板密封面堆焊不銹鋼。
②軟密封閥門的密封圈為丁腈橡膠材質,是安裝在蝶板上的。閥體閥座堆焊不銹鋼。
2、工作原理
①金屬密封閥門的設計是采用三偏心結構原理,利用了固有的凸輪效應,完全消除了90度行程中閥座與密封圈之間的全部摩擦。
②橡膠軟密封蝶閥的設計采用了單偏心結構,與中線軟密封不同,蝶板轉動大約在20度之后,閥座與密封圈之間迅速脫離,從而減少摩擦。
3、閥門的驅動方式
閥門的驅動方式為蝸輪手動機構,將手柄順時針方向旋轉90°,閥門既可關閉,手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。

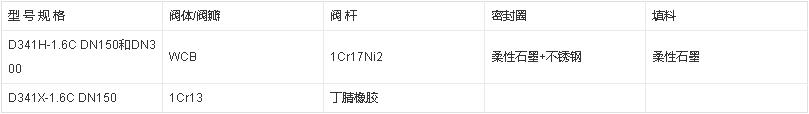

4、主要零件材料:
