接地體又稱接地極,是與土壤直接接觸的金屬導體或?qū)�體群,分為人工接地體與自然接地體。 接地體作為與大地土壤密切接觸并提供與大地之間電氣連接的導體,安全散流雷能量使其泄入大地。

接地是防雷工程的最重要環節,不論是直擊雷防護還是雷電的靜電感應、電磁感應和雷電波入侵的防護技術,最終都是把雷電流送入大地。因此沒有良好的接地技術,就不可能有合格的防雷過程。保護接地的作用就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接,降低接點的對地電壓,避免人體觸電危險。

各類直接與大地接觸的金屬構件、金屬井管、鋼筋混凝土建筑物的基礎、金屬管道和設備等用來兼作接地的金屬導體稱為自然接地體。如果自然接地體的電阻能滿足要求并不對自然接地體產生安全隱患,在沒有強制規范時就可以用來做接地體。

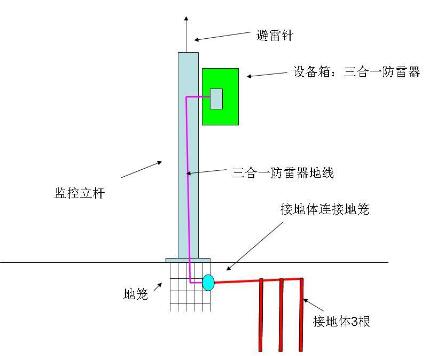

埋入地中專門用作接地金屬導體稱為人工接地體,它包括銅包鋼接地棒、銅包鋼接地極、銅包扁鋼、電解離子接地極、柔性接地體、接地模塊、"高導模塊"。一般將符合接地要求截面的金屬物體埋入適合深度的地下,電阻符合規定要求,則做為接地體。具體參考接地規范,防雷接地、設備接地、靜電接地等需區分開。水平接地體一般采用圓鋼或扁鋼;垂直接地體一般采用角鋼或鋼管。接地引下線圓鋼直徑不小于10毫米,扁鋼不小于50×5毫米;接地體圓鋼直徑不小于10毫米,扁鋼不小于48×4毫米。

1、電流分布

因?yàn)橥寥乐械碾娏髅芏融呄蛴诰鶆蚍植?所以每條電流線都可以認為是從接地體發出并與其表面垂直。接地體和土壤的接觸面,由于接觸可能不良,夯實不夠,土壤干燥或冰凍,以及導電率不良等原因,是按地系統中最關鍵的部位。距離接地體愈遠,通過土壤的傳導通路截面積就愈大,因此電流密度愈低,直到趨近于零。

2、按地體間的電流途徑

在多數情況下,發電廠的接地裝置是由許多導體組成的接地網;導體的眾多節點使接地電流可以選擇人地途徑。如果不存在干擾,電流將自行在所有的導線中均勻分配。不過,電流的頻率、相鄰載流導體的接近程度、接地體和相鄰金屬物體的品種以及接地電流傳導途徑的阻抗,都會影響接地電流的途徑。

3、按地電阻的影響

各種土壤對電門流通都存在電阻,它的大小與其本身的電阻率成反比。電流通過土壤時,由于接地電阻而產生高于正常地電位的電位升。升高的電位用歐姆定律計算。
