同心度
同軸度誤差直接影響著工件的配合精度和使用情況。而同軸度誤差反應在截面上的圓心的不同心即為同心度,同心度誤差即為圓心的偏移程度。
同心度是同軸度的特殊形式。當被測要素為圓心(點)、薄型工件上的孔或軸的軸線時,可視被測軸線為被測點,它們對基準軸線的同軸度即為同心度。故對同心度的測量可以進行投影測量。
1、當被測要素為圓心(點),或薄型工件上的孔、軸的軸線時,可視作點而不是線,則它們對基準的同軸度稱為同心度.跳動公差有圓跳動和全跳動兩種
2、在某些情況下,如若干球面對球心而言的同軸度,GB/T1182規定此時同軸度亦可稱為同心度。舊標準則統稱同軸度。新標準規定位置度,視情況確定其基準的有無,對于成組孔的位置度有時無基準要求。
位置度,是多種形位公差(形狀和位置公差)中的一種。
它的意思是,被標注對象在實際物體上的位置,所允許出現的誤差范圍。
如上面所寫,意思為,以A,B,C三個面為基準面(標準平面)要保證所標注的物體與三個面之間的位置誤差不得超過0.1。而有φ者是說偏差是在一個圓面的范圍內,而不帶的則是表示直線上的偏差為多少。
舉例,如果被標注物體與A面距離為50(mm),則第一個寫法是該物體允許的偏差在直徑為0.1的圓面內。而第二的寫法則表示,該物體距A只能是49.9~50.1之間。
2、調試完畢后,給相關設備打上定位銷。
3、使用能夠微量調節功能的連軸器。
針對較簡易產品且加工精度要求不高的產品主要采用手動測量(游標卡尺)進行管控。
缺點:測量精度不高,相比較其他測量方法效率低。
針對加工精度要求比較高且小部分管控的產品主要使用手動影像測量儀。
缺點:手動影像測量儀雖然測量功能強大但它也不能完成自動批量測量。
圓度測量儀
針對加工精度要求比較高且小部分管控的產品也有采用圓度測量儀去測量。
缺點:圓度測量儀相比較手動影像測量儀功能單一,不能滿足全尺寸測量;圓度測量儀檢測速度也不如手動影像測量儀。
當被檢件形狀復雜或被測要素為孔對孔、軸對軸時,這時就需要用三坐標測量機來進行測量。
缺點:三坐標測量機雖然精度很高,但它采用接觸式測量,在測量速度上遠遠不如影像測量儀,三坐標測量機更適合測量三維立體的測量元素。
針對加工精度要求高且大批量測量首選全自動影像測量儀。
優點:同心度屬于二維平面,二維平面的幾何量測量正好是影像測量儀的強項。
1、機床的回轉誤差
2、機床各軸的直線度誤差
3、機床主軸的跳動
4、機床各軸的定位精度/重復定位精度
5、刀具磨損
6、切削余量是否均勻
7、刀具的重量、長度、剛性
8、零件本身的剛性
9、零件的壓裝變形
10、工裝的剛性差
11、基準面的平面度
12、基準孔的粗糙度
13、環境溫度
14、人自身因素
高粘度油濾油機濾芯
- 產品規格：
- 高粘度油濾油機
- 產品數量：
- 694
- 經營模式：
- 生產型, 貿易型, 服務型
- 執照認證：
- 已認證
- 最近更新：
- 2025/7/7 14:48:47
- 經營品牌：
- 固安縣煜煒過濾技術有限公司
煜煒廠家生產高粘度油濾油機產品特點 煜煒濾油機采用高粘度油專用泵,輸送流體平穩、無脈動、噪音低、振動小,有很強的自吸能力。 可過濾多種腐蝕性介質,使用溫度可達200℃。￥3269元/臺所在地：河北廊坊
固安縣煜煒過濾技術有限公司

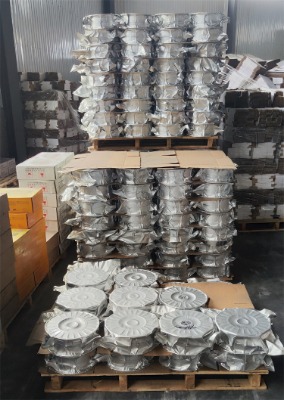

風卓yd65耐磨藥芯焊絲 高硬度度耐磨焊絲
