STS(Static Transfer Switch),靜態開關,又叫靜態轉換開關。為電源二選一自動切換系統,第一路出現故障后STS自動切換到第二路給負載供電(前提第二路電正常且和第一路電基本同步),第二路故障的話STS自動切換到第一路給負載供電(前提第一路電正常且和第二路電基本同步)。 適合用于UPS-UPS,UPS-發電機,UPS-市電,市電-市電等任意兩路電源的不斷電轉換,以上所有電源間都需要同步裝置以保證兩電源基本同步,否則STS無法切換。

STS靜態切換開關

主要由智能控制板,高速可控硅,斷路器構成.其標準切換時間為≤8ms,不會造成IT類負載斷電。既對負載可靠供電,同時又能保證STS在不同相切換時的安全性。

ATS自動轉換開關

ATS(Automatic transfer switching equipment),自動轉換開關。ATS主要用在緊急供電系統,將負載電路從一個電源自動換接至另一個(備用)電源的開關電器,以確保重要負荷連續、可靠運行。ATS為機械結構,轉換時間為100毫秒以上,會造成負載斷電。適合照明、電機類負載。

其中負荷開關派生的自動轉換開關采用雙列復合式觸頭、傳動機構、微電機預儲能、以及微電子控制技術,基本實現了零飛弧。驅動電機為聚氯丁橡膠絕緣濕熱型電機,裝有安全裝置在超出110℃溫度和過電流狀態時自動跳閘。待故障消失后即自動投入工作,很大程度保證了開關壽命。

采用雙列復合式觸頭、橫接式機構、微電機預儲能及微電子控制技術,基本實現零飛弧(無滅弧罩)

采用可靠的機械聯鎖和電氣聯鎖技術

采用過零位技術

具有明顯通斷位置指示、掛鎖功能,可靠實現電源與負載間的隔離 可靠性高,使用壽命8000次以上

機電一體設計,開關轉換準確、靈活、可靠 電磁兼容好,抗干擾能力強,對外無干擾,自動化程序高

全自動型不需外接任何控制元器件 外形美觀、體積小、重量輕 由邏輯控制板,以不同的邏輯來管理直接裝于開關內的電機,變速箱的動行操作來保證開關的位置。 電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置,在超出110℃濕度和過電流狀態時跳閘。在故障消失后即自動投入工作,可逆減速齒輪采用直齒齒輪

①切除市電供電各斷路器(包括配電室控制柜各斷路器,雙電源切換箱市供電斷電器),拉開雙投防倒送開關至自備電源一側,保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

②啟動備用電源(柴油發電機組),待機組運轉正常時,順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器,向各負載送電。

④備用電源運行期間,操作值班人員不得離開發電機組,并根據負荷的變化及時調整電壓、廠頻率等,發現異常及時處理。

2、市電恢復供電時,應及時做好電源轉換工作,切斷備用電源,恢復市電供電。

步驟:

①按順序逐個斷開自備電源各斷路器,順序是:雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序,從市電供電總開關至各分路開關逐個閉合各斷路器,將雙電源切換箱自市電供電斷路器置于閉合位置。

3、檢查各儀表及指示燈指示是否正常,啟動變壓器內冷卻風扇。

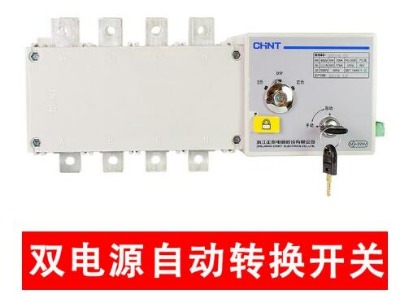

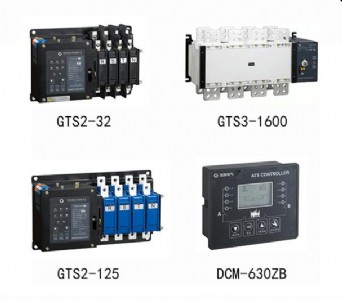

雙電源自動切換開關(簡稱雙電源切換開關)是采用塑殼斷路器或負荷開關以下是二種產品介紹

作為執行元件,配以單片機為核心的自動控制器和帶機電聯鎖的控制機構,是一種性能完善、安全可靠、自動化程度高、使用范圍廣的雙電源自動轉換開關。 本產品適用于交流50/60Hz、690V及以下,額定電流自6A至1250A及以下的兩路電源(常用電源N和備用電源或發電機電源R)的供電系統中,因一路電源發生故障(停電、欠壓、過壓、斷相、頻率偏移)而進行電源之間的自動切換,以保證供電的可靠性和安全性,實現無人值守連續供電。

切換開關新一代產品。 外觀美觀、質量可靠、壽命長、操作簡單 由兩臺三極或四極的塑殼斷路器及其附件(輔助、報警觸頭)、 機械聯鎖傳動機構、智能控制器等組成。分為整體式與分體式 雙電源新產品

兩種結構。整體式是控制器和執行機構同裝在一個底座上;分體式是控制器裝在柜體面板上,執行機構裝在底座上由用戶安裝在柜體內,控制器與執行機構用約2m長的電纜連接。

特點

兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護,徹底社絕了兩臺斷路器同時合閘的可能性。該機構已獲國家專利產品。

智能化控制器采用單片機為控制核心,硬件簡潔,功能強大,擴展方便,可靠性高。

具有短路、過載保護功能,過壓、欠壓、缺相自動轉換功能與智能報警功能。

自動轉換參數可在外部自由設定。

具有操作電機智能保護功能。

本裝置帶有消防控制電路,當消防控制中心給一控制信號進入智能控制器,兩臺斷路器都進入分閘狀態�！锪粲杏嬎銠C(jī)聯網接口,以備實現遙控、遙調、遙信、遙測等四遙功能。
