亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

觸變潤滑劑主要是針對在水泥基系統(tǒng)中施工性的改善、開放時間和一致性的性能。增加砂漿、灰泥、底灰、抹灰砂漿和膠黏劑的施工性能和抗流掛性,防止自流平水泥分層。

1、延長開放時間;

2、提供施工潤滑性;

3、提高觸變性、抗垂流性和屈服值;

4、減少流動時的阻力。

它在不同的砂漿中以達到的目的分別如下:

1、使灰泥、底灰、砂漿:

A. 更平滑的施工性;

B. 更高效的施工效率;

C. 更容易泵送;

D. 減少砂漿泵的摩擦;

E. 穩(wěn)定砂漿內部的空氣;

F. 減少粘刀性。

2、使表層砂漿:

A. 延長可操作時間;

B. 提高潤滑性;

C. 減緩凝固時間。

3、使膠黏劑:

A. 延長開放時間;

B. 提高抗流掛性。

4、使地坪、自流平水泥:

A. 減少沉降;

B. 減少分層;

C. 使同部結構一致。

觸變潤滑劑是粉狀的,特別適用于以礦物材料(干粉料)為粘結料的添加劑,同時也適用于膏狀系統(tǒng)。其原料是以片層狀含蒙脫石的硅酸鹽為主。而蒙脫石是由一種十分薄的(大約10A,7個原子厚)和直徑比較寬(大約1000nm)的盤片裝材料組成。蒙脫石{[SiO10][Me23(OH)2]}是一種具有晶內溶脹能力的雙八面體晶體結構的三層式礦石。

在水性介質中,這些層狀的溶脹性硅酸鹽能夠形成一個所謂的卡屋式結構。這種結構可以提高體系的基本黏度,另一方面,當施加剪切力超過某一極限能量(屈服點)時,該結構能夠可塑性的被破壞。

分散(晶片聚集體親水性強,吸水溶脹快速分散形成立體網(wǎng)狀結構,)

懸浮(穩(wěn)定的立體網(wǎng)狀結構鎖固體顆粒、乳液起懸浮作用,均勻懸浮且

懸浮率高、穩(wěn)定)

增稠(本身是低中粘度產品,與黃原膠、纖維素等有機增稠劑復配,有

明顯的協(xié)同增稠作用,提高懸浮體系的粘度,可適當降低有機增稠劑的用量)

觸變(觸變值高:低剪切高粘度,高剪切低粘度觸變,具假塑性形成屈

服值。極佳改善體系的觸變性和流變性,并賦予體系良好的潤滑性)

等特性,是一種中低粘度、易分散、懸浮優(yōu)良、觸變好且無毒、無味、環(huán)境友好型的白色粉體材料。

它的化學活性低,不溶于水和醇類,也不與水和醇類發(fā)生化學反應,但它的高度親水性使它在水溶液中形成非牛頓液體類型的觸變性凝膠。由于它在水溶液中的高度分散,形成立體空間網(wǎng)狀結構,而變得易于流動,外力消除后會恢復網(wǎng)狀結構、形成膠凍狀體,因此,它是一種觸變體系。

硅酸鎂鋁典型化學指標

有害元素Pb<20ppm，As<2ppm

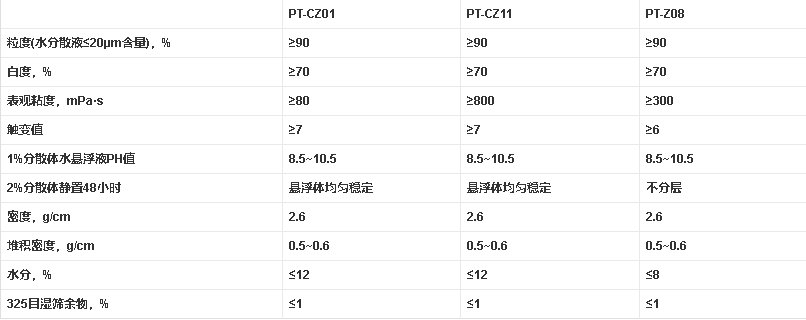

硅酸鎂鋁觸變潤滑劑物理指標

注1:表觀粘度測試方法為5%水分散體系陳化24小時后以NDJ粘度計4號轉子60轉/分鐘速度所測定之粘度讀數(shù)。

注2:分散體為硅酸鎂鋁產品在相應濃度下高速攪拌15分鐘后的懸浮液，或在較高濃度(如5%)下高速攪拌15分鐘后稀釋至相應濃度的懸浮液。

共同點:

適應范圍寬:在體系PH為3~14的范圍內廣泛適應懸浮、增稠和觸變要求;

穩(wěn)定性:硅酸鎂鋁為無機礦物凝膠，具有不參與體系化學反應、不產生霉變等特點，可保持長時間使用的高穩(wěn)定性;

配伍性好:與產品配方中的其他陰離子表面活性劑、非離子表面活性劑的配伍性非常好。

協(xié)同性優(yōu)異:

1、協(xié)同增稠:與有機增稠劑(如黃原膠、羧甲基纖維素、羥乙基纖維素、甲基羥丙纖維素及 其改性物、堿溶脹丙烯酸等)共同使用時，可減少有機增稠劑的用量10~30%，同時可與有機增稠劑一道產生優(yōu)異的協(xié)同作用，更好地提升懸浮體系的性能。

2、協(xié)同保水:與纖維素形成氫鍵，協(xié)同提高其體系的粘度，懸浮性能增強可有效保持灌漿料 漿液中各種成分的分布均勻一致，阻止骨料的下沉，使?jié){液均質、穩(wěn)定，并防止?jié){液產生沉降分層和泌水，提高了保水率，保水性能。

施工性優(yōu)異:1、潤滑性:高剪切低粘度，低剪切高粘度，觸變指數(shù)達7以上，可極佳改善體系的觸變性和流變性，并賦予體系良好的潤滑性，提高施工效率，減輕勞動強度，降低人工成本。

2、抗流掛性:形成只有超過最小外力時才能流動的屈服值，影響 系統(tǒng)的 抗流掛性和 貯存穩(wěn)定性，當屈服值形成時，可以提高砂漿的穩(wěn)定性和抗流掛性，克服在施工時砂漿下垂或者結團等負面作用，這使得有可能一次性施工厚層砂漿而不會產生流掛或滑移現(xiàn)象(上墻提速一倍)。

3、延長開放時間:可使砂漿(和膏體、灌漿料)延長開放時間和可操作時間、提高砂漿和膏體的潤滑性、減少粘刀性，提高工作效率和勞動生產率。

4、改善泵送性和剪切稀化性:降低水泥和砂粒之間的摩擦力，具有滑爽效應，使砂漿易于泵送;當剪切力克服屈服值后可降低砂漿的流動粘度，使泵送更方便，提高輸送效率，從而降低綜合成本。

5、施工時表面更豐滿、平整，減少在施工時的損失，提高施工效率，減輕勞動強度，降低人工成本。

優(yōu)化配方:可降低砂漿、膩子中纖維素用量，替代或部分替代膠粉。

不同點:

PT-Z08抗硬水性好:本產品粘度適中，主要用于抗硬水體系，在用戶產品中含有較高的高價陽離子時使用可保持體系具有良好的增稠性、觸變性和分散性。

膩子粉建議使用:添加量:0.25~0.35%

膩子膏建議使用:添加量:0.25~0.35%

部分砂漿中的合適添加量和使用方法如下:

在自流平砂漿的建議添加量:0.2-0.5%�？傻玫椒浅：玫男Ч�。

在灌漿料中的建議添加量: 1.0-2.0%�？傻玫椒浅�個的效果。

使用方法:

硅酸鎂鋁觸變潤滑劑是一種適應性很強的無機凝膠產品,根據(jù)客戶產品的使用體系和加工工藝可分為直接添加和預凝膠兩種方法加入到客戶產品體系中。

1、直接加入法:

在各類砂漿、膩子中以干粉形式直接加入到體系中與其他組份一起混合均勻即可,添加量依據(jù)客戶產品配方而定,一般為體系總量的0.2~0.5%。

在水性懸浮體系中,根據(jù)客戶加工工藝的要求,在高速攪拌或研磨前加入,添加量依據(jù)客戶產品配方而定,一般為體系總量的0.5~2%。

2、預凝膠法:

用于水性懸浮體系時,可在一定量的水中按10~15%的固含量加入本產品,高速分散20-30分鐘后靜置,然后按客戶產品配方體系中本產品的添加量折算成相應的預凝膠量添加預凝膠,適當攪拌或研磨后即可,本產品添加量依據(jù)客戶產品配方而定,一般為體系總量的0.5~2%。

預凝膠法使用過程相對復雜,但可有效防止體系出現(xiàn)后增稠等現(xiàn)象,并獲得更為均勻、穩(wěn)定的懸浮體系。

3、在懸浮體系中與有機增稠劑協(xié)同使用時,本產品與有機增稠劑的較佳添加比例為5∶1~10∶1,二者可按上述方法直接加入體系或以預凝膠法加入體系。
