三閥組
三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用可分為:左邊為高壓閥,右邊為低壓閥,中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開;或?qū)⒄?fù)壓測量室斷開或?qū)ā?
結構原理
三閥組由閥體、二個截止閥及一個平衡閥組成。 差壓變送器零點在線校驗操作程序:先打開平衡閥,關閉二個截止閥,即可對變送器進行零點校驗。三閥組可配接:3051、3095、1151、EJA、FX-2、FCX-A/C及ST3000系列等差壓變送器.

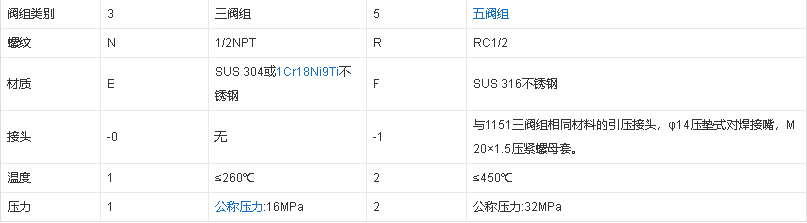

閥體型號選擇
產品重量:1151三閥組約2.1Kg,五閥組約2.3Kg;
外形尺寸:210×110×80mm。

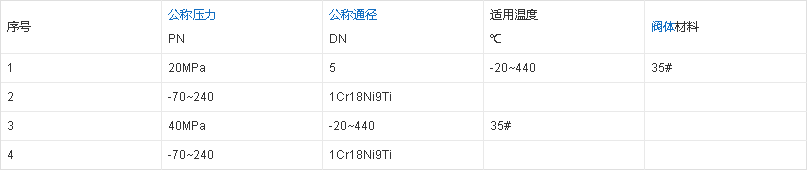

三閥組對應的壓力、溫度與材質的選擇
主要作用
是在安裝和撤除的時候,需要用到平衡閥.否則,差壓的量程一般很小,如果廠家的過載能力不強,很容易損壞。
舉個簡單的例子:如果差壓是60KPa,管道壓力是1MPa的時候,如果沒有平衡閥,無論先取正壓室還是負壓室,都會立馬導致兩邊差壓遠遠超過設定值.因?yàn)橄热〉哪欠綍?huì)直接和大氣相通,相當于0.1MPa,這樣操作是致命的。
作用
在流量或差壓傳感器儀表接入工藝管道時要用"三閥組",作用是:
1、在管道由初始狀態(空)加入介質時,傳感器兩側壓力會突然變化,該壓差過大時可能會損壞變送器的傳感器。為避免,應先關閉傳感器兩側的閥A、B,打開旁通閥C;
2、在介質充滿管道,并趨近平穩、平衡后,打開A或B其中一個,使傳感器兩側均勻施加壓力;
3、關閉閥C,并打開A或B中的另外一個閥門,傳感器開始正常工作;
4、關閉順序與上述情況相反。
此外,3閥組還有其它作用,如運行一段時間后清洗管道,傳感器部分不受影響(管路被旁通)。
