亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

b301立德粉  ：白色顏料、硫化鋅含量為28％。遮蓋力比氧化鋅強，比鈦白粉  差，耐熱性好。主要用途：涂料、制漆、油墨、塑料、橡膠、造紙、搪瓷等。 目錄 1 技術指標：（執(zhí)行標準：gb/t1707-1995） 立德粉  b301技術指標：（執(zhí)行標準：gb/t1707-1995） 編輯

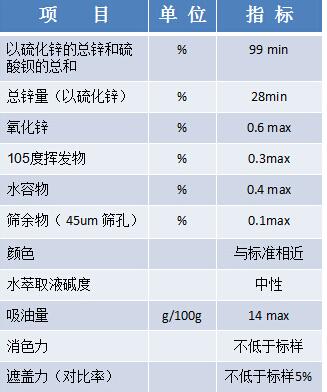

項目	指 標
	優(yōu)等品	一等品	合格品
以硫化鋅計的總鋅和硫酸  銅酸  鋇的總和。 ％(m/m)≥	99
總鋅量（以硫化鋅計）％（m/m）≥	28
氧化鋅，％(m/m)≤	0.6	0.8	1
105℃揮發(fā)物％(m/m)≤	0.3	0.3	0.5
水溶物％(m/m)≤	0.4	0.5	0.4
篩余物（63um篩孔）％(m/m)≤	0.1	0.1	0.1
顏色 （與標樣比）	優(yōu)于	近似	微差于
水萃取液堿  度	中 性

穩(wěn)定性 在紫外光照射下，zns褪色成灰色。為避免這一問題，可以在制備鋅鋇白時加入鎳粉  和鐵粉  用于油漆、油墨、橡膠等的著色 無機白色顏料，廣泛用于聚烯烴、乙烯基樹脂、abs樹脂、聚苯  乙烯、聚碳酸  酯、尼龍和聚甲  醛  等塑料及油漆、油墨的白色顏料。在聚氨酯和氨基樹脂中效果較差，在氟塑料中則不太適用。還用于橡膠制品、造紙、漆布、油布、皮革、水彩顏料、紙張、搪瓷等的著色。在電珠生產中用作粘接劑  。
物理特性 相對密度 在常用的白色顏料中，立德粉  的相對密度最小，同等質量的白色顏料中，二氧化鈦的表面積最大，顏料體積最高。 粒度 立德粉  粒度分布是一個綜合性的指標，它嚴重影響立德粉  顏料性能和產品應用性能，因此，對于遮蓋力和分散性的討論可直接從粒度分布上進行分析。 合成方法 將含硫酸  鋇大于95％的天然重晶石與無煙煤以3:1(質量）混合投料，經粉  碎至直徑約2cm以下進入還原爐，控制爐溫前段為1000～1200℃，后段為500～600℃，還原爐以每轉80s的速度轉動，反應轉化率為80％～90％，制得的硫化鋇進入浸出器，控制溫度在65℃以上，得到硫化鋇含量為701％，再進入澄清桶，澄清后加入硫酸  鋅反應，控制硫酸  鋅含量大于28％， ph=8～9,得到密度為1.296～1.357 g/cm3 的硫酸  鋇與硫化鋅的混合物。反應液經板框壓濾，得到濾餅狀立德粉  ，含水量不大于45％， 進入干燥焙燒爐焙燒以改變立德粉  晶型，然后在80℃溫度下用硫酸  酸  洗。最后經水洗、加固色劑  、壓濾、干燥和磨粉  而成。
2.用普通鋅鋇白的制法制得的煅燒產物，經打漿做成漿料，依次用硅酸  鈉、硫酸  鋁或鋁酸  鈉和表面活性劑  進行表面處理，再經過濾、水洗、干燥、粉  碎即可。
