亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

產(chǎn)品名稱：高強(qiáng)度良好切削性45#碳素  結(jié)構(gòu)鋼 鍛打材料（國(guó)產(chǎn)）

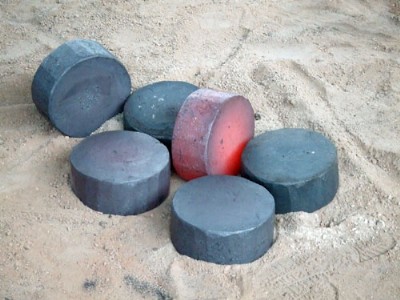

產(chǎn)品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來圖紙加工訂做加工，

交貨狀態(tài)：鋼材以退火狀態(tài)交貨。經(jīng)雙方協(xié)議，也可以不退火狀態(tài)交貨。退火態(tài)：硬度≤197hb。

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準(zhǔn)尺寸前提下，鍛打出材料會(huì)有正常公差范圍6~8個(gè)mm左右正差以保證客戶產(chǎn)品足夠尺寸加工成品。

模具簡(jiǎn)介：45號(hào)鋼，是gb中的叫法，jis中稱為：s45c,astm中稱為1045,080m46,din稱為：c45 。國(guó)內(nèi)常叫45號(hào)鋼，也有叫“油鋼”。參考對(duì)應(yīng)鋼號(hào)：中國(guó)gb標(biāo)準(zhǔn)鋼號(hào)45；日本jis標(biāo)準(zhǔn)鋼號(hào)s45c/s48c；德國(guó)din標(biāo)準(zhǔn)材料鋼號(hào)1.0503；德國(guó)din標(biāo)準(zhǔn)鋼號(hào)c45；英國(guó)bs標(biāo)準(zhǔn)鋼號(hào)ic45/080a47；法國(guó)afnor標(biāo)準(zhǔn)鋼號(hào)cc45；法國(guó)nf標(biāo)準(zhǔn)鋼號(hào)c45；意大利uni標(biāo)準(zhǔn)鋼號(hào)c45；比利時(shí)nbn標(biāo)準(zhǔn)鋼號(hào)c45-1；瑞典ss標(biāo)準(zhǔn)鋼號(hào)1650；西班牙標(biāo)準(zhǔn)鋼號(hào)f.114；美國(guó)aisi/sae標(biāo)準(zhǔn)鋼號(hào)1045；國(guó)際標(biāo)準(zhǔn)化組織iso標(biāo)準(zhǔn)鋼號(hào)c45e4。

化學(xué)成分：csimnpsnicrcu0.42~0.500.17~0.370.50~0.80≤0.040  ≤0.040   ≤0.25  ≤0.25  ≤0.25   模具特性：常用中碳調(diào)質(zhì)結(jié)構(gòu)鋼。該鋼冷塑性一般，退火、正火比調(diào)質(zhì)時(shí)要稍好，具有較高的強(qiáng)度和較好的切削加工性，經(jīng)適當(dāng)?shù)臒崽幚硪院罂色@得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預(yù)熱，焊后應(yīng)進(jìn)行去應(yīng)力退火。 正火可改善硬度小于160hbs毛坯的切削性能。該鋼經(jīng)調(diào)質(zhì)處理后，其綜合力學(xué)性能要優(yōu)化于其他中碳結(jié)構(gòu)鋼，但該鋼淬透性較低，水中臨界淬透直徑為12~17mm，水淬時(shí)有開裂傾向。當(dāng)直徑大于80mm時(shí)，經(jīng)調(diào)質(zhì)或正火后，其力學(xué)性能相近，對(duì)中、小型模具零件進(jìn)行調(diào)質(zhì)處理后可獲得較高的強(qiáng)度和韌性，而大型零件，則以正火處理為宜，所以，此鋼通常在調(diào)質(zhì)或正火狀態(tài)下使用。 熱處理：推薦熱處理溫度：正火850，淬火840，回火600。45號(hào)鋼為優(yōu)質(zhì)碳素  結(jié)構(gòu)用鋼，硬度不高易切削加工，模具中常用來做模板，梢子，導(dǎo)柱等，但須熱處理。1. 45號(hào)鋼淬火后沒有回火之前，硬度大于hrc55（最高可達(dá)hrc62)為合格。實(shí)際應(yīng)用的最高硬度為hrc55（高頻淬火hrc58)。2.45號(hào)鋼不要采用滲碳淬火的熱處理工藝。 滲碳處理：一般用于表面耐磨、芯部耐沖擊的重載零件，其耐磨性比調(diào)質(zhì)+表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情況下采用0.35％）。經(jīng)熱處理后，表面可以獲得很高的硬度(hrc58－－62)，芯部硬度低，耐沖擊。如果用45號(hào)鋼滲碳，淬火后芯部會(huì)出現(xiàn)硬脆的馬氏體，失去滲碳處理的優(yōu)點(diǎn)。采用滲碳工藝的材料，含碳量都不高，到0.30％芯部強(qiáng)度已經(jīng)可以達(dá)到很高，應(yīng)用上不多見。0.35％從來沒見過實(shí)例，只在教科書里有介紹�？梢圆捎谜{(diào)質(zhì)+高頻表面淬火的工藝，耐磨性較滲碳略差。 加工處理規(guī)范：冷壓毛胚軟化處理規(guī)范：溫度740~760℃，保溫時(shí)間4~6h，以50~100℃/h的冷速，隨爐降至溫度≤600℃，出爐空冷，處理前硬度≤197hbs，處理后硬度≤156hbs。正火規(guī)范：正火溫度850-870℃，正火后硬度170-217hbs。調(diào)質(zhì)處理規(guī)范：淬火溫度840±10℃，水冷淬火；回火溫度600±10℃，出爐空冷。 模具用途：調(diào)質(zhì)處理后零件具有良好的綜合機(jī)械性能，廣泛應(yīng)用于各種重要的結(jié)構(gòu)零件，特別是那些在交變負(fù)荷下工作的連桿、螺栓、齒輪及軸類等。但表面硬度較低，不耐磨。可用調(diào)質(zhì)+表面淬火提高零件表面硬度。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯(lián)系電話：13650057299   0769-83061099   唐先生
