一、總則

lrbj4q系列鉛芯隔震橡膠支座是按照國家及行業相關標準，同時參考?xì)W洲標準研制開發的橋梁標準構件產品。該產品分為矩形和圓形兩種類型，適用于8度及8度以下地震區各類公路及市政橋梁。

二、設計依據

1.《公路橋涵設計通用規范》（jtgd60-2004）;

2.《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（jtgd62-2004）;

3.《公路橋梁抗震設計細則》（jtg/tb02-01-2008）;

4.《橡膠支座：橋梁隔震橡膠支座》（gb20668.2）;

5.《structural bearings》橡膠支座部分（en1337-3：2005）.

三、支座代號

 lrb-400*400-g8

 lrb       名稱代號：鉛芯隔震橡膠支座

 400*400    平面尺寸：矩形a*b(mm)，圓形d(mm)；

a支座短板尺寸，b支座長邊尺寸，d圓形支座直徑尺寸

 g8      橡膠設計剪切模量分為：g6表示0.64mpa；g8表0.84mpa；g10表示1.06mpa；g12表示1.2mpa

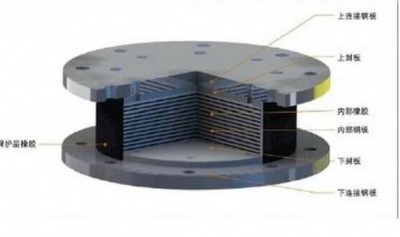

四、產品結構

五、產品特點

  豎向承載力，水平恢復力，阻尼（吸能）三位一體的減隔震裝置；

  支座水平極限位移較大，可有效吸收地震能量；

  阻尼比較大并能隨設計要求調整，具有良好的耗能能力；

  維修管理成本低（無需其他阻尼裝置）；

  大震后發生大變形時不發生失穩，復位能力強，殘余變形極小，無需更換；

  表面覆蓋有橡膠保護層，保護內部橡膠不受臭氧、紫外線影響，具有更好的耐老化性，50年等效阻比降低不到2％；

   溫度適應范圍較廣，廣泛用于不同氣候地區；

   安  裝、施工方便，更換時不損壞梁體和墩臺。

六、技術性能

1.本系列支座規格

  矩形分為29類：

400*400,450*450,500*500,500*550,550*550,600*600,650*650,700*700,750*750,800*800,850*850,900*900,950*950,1000*1000,1050*1050,1100*1100,1150*1150,1200*1200,1250*1250,1300*1300,1350*1350,1400*1400,1450*1450,1500*1500,1550*1550,1600*1600,1650*1650,1700*1700,1750*1750。

  圓形分為24類：d350，d400，d450，d500，d550,d600，d650，d700，d750，d800，d850，d900，d950,d1000，d1050，d1100，d1150，d1200，d1250，d1300，d1350，d1400，d1450，d1500;

  針對項目的實際情況，本系列支座還可根據技術要求進行規格尺寸的特殊設計。

2.設計轉角

 本系列支座設計轉角為：0.006rad

當設計轉角超出0.006rad或者客戶有特別需求時可以根據實際情況進行特殊設計。

3.支座設計位移

支座正常設計剪應變?yōu)?.0，地震時為2.0；

當客戶有特別需要時可以根據實際情況進行特殊設計。

4.溫度適用范圍

 本系列支座設計適用溫度范圍為-25℃-+60℃。

5.梁底坡度

5.1支座上座板頂面不設坡度；

5.2現澆梁的坡度由梁底混凝土調整；

5.3預制梁的坡度可在制梁時通過支座上部的預埋板調整，也可在梁底預埋平鋼板后在支座頂面加設鍥形調坡板。

七、支座布置原則

1.本系列支座分為矩形鉛芯支座、圓形鉛芯支座兩種類型，根據橋梁的結構型式、跨徑、聯長及橋梁寬度等參數確定支座的布置原則。

2.簡支梁

3.連續梁

4.支座布置時應檢算支座的設計位移量是否滿足制動力、混凝土收縮徐變和溫度等共同作用及地震力引起的位移需求。

5.連續梁?jiǎn)温?lián)長度不宜超過200m,跨數不宜超過6跨時，若需要超過6跨時，支座布置應檢算靠近滑動型支座的固定型支座的位移量是否滿足位移需求，再根據情況增設滑動型支座。

八、支座選用原則

1.支座選型時，可根據橋梁所在地區的地震動峰值加速直接選用相應的支座型號規格，且應考慮選用支座的水平剛度及最大剪應變檢算是否滿足相應地震力作用下的使用要求。

2.支座選型時應根據跨度和溫度變化幅度，并考慮施工偏差等因素  選用相應位移量的支座。

3.支座選型應滿足實際橋梁結構的空間位置要求，錨固螺栓應避免與結構受力鋼筋位置沖突。

九、材料要求

1.金屬材料

 普通碳素  結構鋼應符合中國國家標準gb700(對應等效en10025)的要求；

 優質碳素  結構鋼應符合中國國家標準gb699(對應等效en10113)的要求；

 不銹鋼應符合中國國家標準gb3280(對應等效en10088)的要求。

2.橡膠材料物理性能要求：

十、鉛芯隔震橡膠支座規格系列

 方形鉛芯隔震橡膠支座

 圓形鉛芯隔震橡膠支座
