簡介

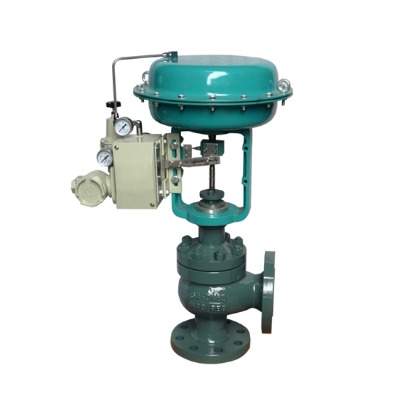

氣動快裝角形調節閥,采用頂導向結構,閥體內腔流路簡單、無死角,可以避免介質結焦、粘結、堵塞等現象,有一定的自清洗能力。本產品適用于調節高粘度,含有懸浮物的介質。

氣動快裝角形調節閥產品規范規范名稱工業控制閥結構長度法蘭標準氣動調節閥壓力溫度等級國際標準iec 60534-1iec 60534-3-1asme b16.5iec 60534-4asme b16.34國家標準gb/t17213gb/t17213.3jb/t79、hg/t20592等gb/t4213gb/t9131

氣動調節閥閥本體主要參數形 式角型公稱通徑dn25～dn300公稱壓力pn16、40、63,ansi cl150、300、600閥體閥蓋材質wcb、wc6、wc9、cf8、cf8m、hc276、ti合金等閥內件材質304、316、hc276、ti合金等填 料聚四氟乙烯v形、柔性石墨、聚四氟乙烯盤根、柔性石墨夾鎳絲執行機構氣動、電動與執行器連接螺栓壓緊式、圓螺母鎖緊式閥蓋類型標準型、高溫型(散熱片)、波紋管型連接方式法蘭型（rf、mfm、rj）、焊接型（sw、bw）法蘭距見下表工作溫度-29～+230(標準)、+230～+560(中高溫)泄漏等級ansi b16.104 iv、vi、零泄漏流量特性等百分、比線性固有可調比50:1

kam系列氣動快裝角形調節閥閥門結構長度(法蘭距)公稱通徑20253240506580100125150200250300法蘭距l(xiāng)1、l2pn16、259595105111127138149176200225271325375pn409999107117133146159184210237284--pn63、100105105115125143156168197230254305--

氣動快裝角形調節閥額定流量系數和行程公稱通徑20253240506580100125150200250300閥座直徑20253240506580100125150200250300額定cv線性78.513213453851352103405358001280等百分比6.31017254063991602503606409001440額定行程16254060100備注:公稱通徑dn300以上詳見大口徑控制閥

kam系列氣動快裝角形調節閥安 裝注意事項

新設計、安 裝的控制系統,為了確保調節閥在開車時能正常工作,并使系統安 全運行,新閥在安 裝之前,應首先檢查閥上的銘牌標記是否與設計要求相符。同時還應對以下項目進行調試：基本誤差限；全行程偏差；回差；死區；泄漏量（在要求嚴格的場合時進行）。

如果是對原系統中調節閥進行了大修,除了對上述各項進行校驗外,還應對舊閥的填料函和連接處等部位進行密封性檢查。

調節閥在使用中,很多往往不是因為調節閥本身質量所引起,而是對調節閥的安 裝使用不當所造成,如安 裝環境、安 裝位置及方向不當或者是管路不清潔等原因所致。因此調節閥在安 裝使用時要注意以下幾方面：

（1）調節閥屬于現場儀表,要求環境溫度應在－25～60℃范圍,相對濕度≤95％。如果是安 裝在露天或高溫場合,應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。

（2）調節閥一般應垂直安 裝,特殊情況下可以傾斜,如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。

（3）安 裝調節閥的管道一般不要離地面或地板太高,在管道高度大于2m時應盡量設置平臺,以利于操作手輪和便于進行維修。

（4）調節閥安 裝前應對管路進行清洗,排除污物和焊渣。安 裝后,為保證不使雜質殘留在閥體內,還應再次對閥門進行清洗,即通入介質時應使所有閥門開啟,以免雜質卡住。在使用手輪機構后,應恢復到原來的空檔位置。

（5）為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行,調節閥應加旁通管路,同時還應特別注意,調節閥的安 裝位置是否符合工藝過程的要求。

（6）調節閥的電氣部分安 裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安 裝規范》要求進行安 裝。在使用維修中,在易爆場所嚴禁通電開蓋維修和對隔爆面進行敲打。同時在拆裝中不要磕傷或劃傷隔爆面,檢修后要還原成原來的隔爆要求狀態。

（7）執行機構拆修后應注意加油潤滑,低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。
