光纖配線架使用說明

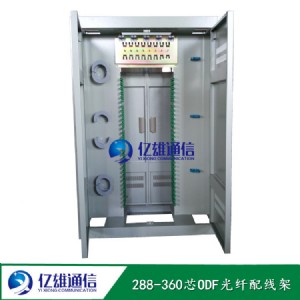

一．gpxj-a型光纖配線架產品簡介

1．用途

本設備用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度，是光纜和光通信設備的配線連接設備。

2．特點

光纖配線架及其光纖配線箱（單元盒）采用19”國際標準安  裝界面；

全封閉柜式結構，防塵性好，對光纜的成端和配線進行物理保護避免意外受損。

架體采用優質冷軋鋼板，大立柱整體焊接，強度高，剛性好；表面涂裝采用靜電噴塑工藝，耐腐蝕，外表美觀。

架體設計采用模塊化結構，，可根據不同要求靈活配置實現拼架安  裝，增容方便；左右側板可脫卸，架間實現無障礙布線。

光纜可由機架頂部或底部進纜孔引入機架（或光纖配線箱）進行固定、接地和保護。固定后的光纜金屬部分連接高壓防護接地裝置并與機架絕緣。

光纖配接箱（單元盒）集光纖熔接、尾纖收容和配線功能于一體，使用和維護簡便，適合各種類型適配器的安  裝。

跳線走線可由頂部過線槽、底部過線槽、垂直走線槽和水平過線槽管理，優化走線布局，余纖收繞環可存儲多余跳線。

各種標識清楚，適用于各種結構形式的光纜。

技術指標符合標準：yd/t778-1999

依據標準：

●yd/t778-2006《光纖配線架》

使用條件：

●工作溫度：-10℃~+40℃

●貯存溫度：-25℃~+55℃

●相對溫度：≤85％(+30℃)

●大氣壓力：70kpa~106kpa

適用性指標：

●標稱工作波長：850nm、1310nm、1550nm；

●光纖活動連接器：符合gb12507及相關標準的規定；

●光纖光纜符合gb/t11818和gb/t7424的規定。

功能：

●具有光纜固定和保護功能；

●具有光纜終接功能；

●調線功能；

●光纜纖芯和尾纖的保護功能。

機架高度：

●滿足行標規定三種標準尺寸：2600mm、2200mm、2000mm。

●可根據需方不同要求訂做不同規格的產品。

光電性能：

●機架高壓防護地與機架絕緣,絕緣電阻1000mω/500v(dc)無飛弧。

●機架高壓防護地與機架間耐壓不小于3000v（dc）/1min不擊穿，無飛弧。

●光纖連接器損耗≤0.5db

●插入損耗≤0.2db

●回波損耗：fc/pc>40db、fc/upc>50db、fc/apc>60db

●插拔性壽命：>1000次

機械性能：

●塑料件燃燒性能符合gb51697-85的規定。

●光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。

●光纜進入機箱，曲率半徑大于光纜直徑的15倍。

說明：

●所用鋼板均采用優質鍍鋅板；

●所用緊固件采用不銹鋼或不銹鋼板電鍍處理；
