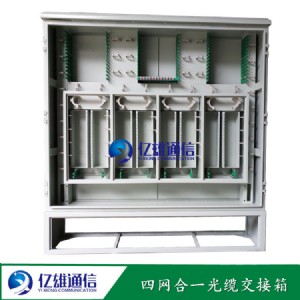

箱:smc復合材料光纜交接箱,不銹鋼光纜交接箱,無跳接光纜交接箱,

實現光纖的直通､盤儲､和光纖的熔接､調度功能｡可室外落地､架空安  裝兩種方式｡

產品用途及特點:

1.用途:本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備室外掛壁式/落地式/戶外/通信光纜交接,可以實現光纖的熔接､終端､存儲以及調度等功能｡

2.光纖的分配和調度均在正面進行,光纜､尾纖､跳纖的進出線各自獨立,互不干涉,操作十分方便｡

3.采用抽屜式托盤結構,集熔接與終端為一塊托盤,托盤可單獨抽出施工,熔接與成端在同一層面操作,不需翻轉,施工極為方便｡

4.適配器左向傾角安  裝,保證了跳纖的曲率半徑,避免激光灼傷眼睛,使光纖連接頭的操作方便､安  全,且適配器可拆卸,給維護帶來便利｡

5.設備采用光纜分支器部件使光纜的固定､開剝､接地等操作更加便利可靠,當外纜引入時,光纜分支器部件可單獨拿出施工,操作便利｡

6.引入光纜后,用附件中的密封止水膠將光纜孔堵死｡此密封止水膠遇潮氣后會膨脹,使密封效果最佳｡

7.箱體防護等級達到gb/t4208-1993標準中ip65級要求｡

安  裝說明,本設備根據實際需要可落地或架空安  裝使用

1.落地安  裝:在預制的水泥基座上按說明書提供的安  裝尺寸預留4個

m12的地腳螺釘｡安  裝時先打開設備門,將設備內底部的兩邊插銷拔出,并打開設備底座面板,將設備放在水泥基座上,用螺母將底座內的底腳擰緊｡安  裝完畢,合上底座面板,插好插銷,鎖緊面板｡

2.架空安  裝:在架空站臺上按說明書提供的安  裝尺寸預留4個ф14的孔,再將設備用m12螺母螺栓固定牢固｡

纖的布放及光纖熔接

1.抽出終端熔接托盤,打開蓋板｡向上推起上層的熔接盤,然后按順序?qū)⑽怖w活動連接頭成端在下層的終端盤上｡

2.將尾纖按圖示在終端盤上盤繞固定好,(保證彎曲處的曲率半徑大于40mm).然后將其引入熔接盤,盤繞固定好后,用熔接盤固定凸臺將

其固定在終端盤上｡

3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定(保證彎曲處曲率半徑大于40mm).

4.將光纜纖芯和尾纖根據熔接機的要求進行熔接,熔接點用熱縮套管熱縮保護后,置于溶解芯片上｡所有纖芯熔接后,蓋上蓋板,推入熔接盤｡
