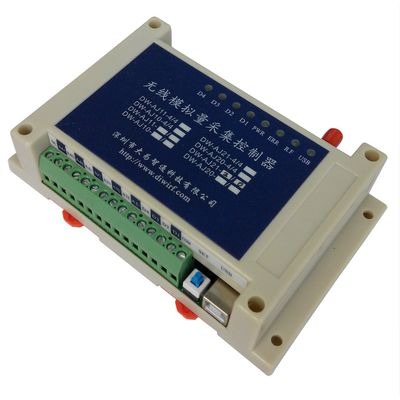

dw-aj11-4/0無線模擬量發射控制器用于模擬量發射、無線傳輸，其嵌入高速單片機，并采用高性能射頻芯片，發射功率500mw，可視環境下通信距離可達2700m以上。采用可靠的傳輸機制，用于代替線纜傳輸，具有工業級的品質。
模擬量采集及傳輸功能。設備包含多達4路模擬量輸入，可以是0-5v、0-10v、4-20ma、0-20ma、0-24ma中的任意一種電流和一種電壓信號�？梢耘cdw-mc01無線監控器、或是dw-aj21無線模擬量采集控制器配合使用�？梢詫崿F(xiàn)一對一、一對多、多對一、多對多的靈活配置。
模擬量輸入配置過壓保護裝置，可以抵御瞬時的過電壓和靜電破壞。
支持沖突檢測csma/ca、及重傳機制，確保無線傳輸?shù)目煽啃浴?/p>
參數設置功能。使用rfset軟件，通過usb接口，可以設置工作頻點、空中速率、發射功率、串口速率和格式等。 應用模擬量傳輸 如下圖所示，遠程模擬量控制器的輸出將始終與本地模擬量輸入保持一致的狀態。
模擬量傳輸及轉換 如下圖所示，遠程模擬量控制器（模塊2）的4~20ma電流輸出將始終與本地0~5v電壓輸入保持對應的狀態。
如下圖所示為開關量的一對多控制， 模塊1是dw-aj10/11（4路模擬量輸入），模塊2、3、4可以是dw-aj20/21（4路模擬量輸出）。
如下圖所示為模擬量的一對多控制，模塊1的模擬量輸入ai1-1可遠程控制模塊2的模擬量輸出ao2-1；模塊1的模擬量輸入ai1-2可遠程控制模塊2的模擬量輸出ao3-1；模塊1的模擬量輸入ai1-3可遠程控制模塊4的模擬量輸出ao4-1. 模塊1是dw-aj10/11，模塊2、3、4是dw-aj20/21。
plc的io擴展 通過無線監控器dw-mc01-485-mb，plc可以遠程管理多個無線模擬量采集控制器，除了可以采集dw-aj10/j11的輸入通道外，還可以控制dw-aj20/21輸出通道。
模塊的配置：支持modbus協議的監控器dw-mc01-485-md與plc通過rs485連接，監控器下掛有dw-aj11、dw-aj21無線模擬量采集控制器。
技術指標:
工作頻段： 433mhz、470mhz、868mhz、915mhz（可定制其它頻段）
調制方式： gfsk
發射功率： 100mw（dw-aj10）/500mw（dw-aj11）
空中速率： 1.2kbps~100kbps可調
接收靈敏度：-111dbm（9.6kbps）
uart接口速率（usb虛擬）：1200bps~57600bps
開關量輸入通道： vl≤5v，30v≥vh≥9v，維持200ms以上
電壓信號輸入通道： 精度0.3％，內阻5k。
電流信號輸入通道： 精度0.5％，內阻250歐。
工作濕度： 10％～90％（無冷凝）
工作溫度： -25℃ - 80℃
電 源： dc 24v（12v可選，訂貨是指定）
工作電流： 發射120ma（dw-aj10）/420ma（dw-aj11），接收30ma。(不含輸入輸出)
深圳大為智通真誠地期待著與您的廣泛合作！
