一、概述：

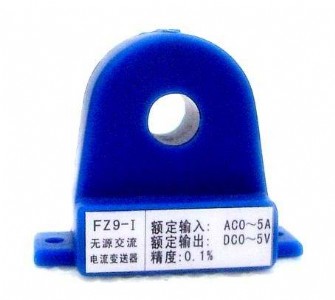

本產品是一種無源交流電流隔離變送器，輸入信號為交流電流，輸出信號為直流電壓。本產品具有精度高、輸入／輸出隔離耐壓高、低溫漂、無需輔助電源、無零漂、性能穩定、體積小、安  裝方便等優點，符合國家標準。用于正弦波的交流電流測量，輸出信號正比于測量值。

本產品具有輸入，輸出相互隔離、消除地回路、減少共模干擾的作用。廣泛應用于單片機數據采集、信號傳輸轉換和dcs集散控制系統，可廣泛應用于通訊，電力，鐵路，工業控制等自動化領域。

二、型號命名：

fz9－□a／□v （例如：fz9-5a/5v，fz12-30a/10v）

三、技術參數： 測試條件：室溫25℃ 頻率50hz 額定輸入電流：ac0～150a各檔 額定輸出電壓：dc1～10v各檔 穿孔孔徑：9mm,12mm 精度等級：0.1級，0.5級（采用引用誤差） 線性度：≤0.5％fs 負載能力：電壓輸出≥200kω 隔離耐壓：50hz，1min，3kv 溫度漂移：≤±0.01％／℃ 響應時間：≤100ms 工作溫度：－40～＋70℃ 儲存溫度：－40～＋85℃

注： 額定輸入輸出涂紅色部份為常用規格，推薦使用 可按客戶要求定值非標規格 0.1％精度產品價格上浮30％

四、安  全注意事項： 在使用昂貴的a／d 輸入接口上并聯一只 p6ke6.2a或 p6ke6.8a的tvs二極管是非常必要 的保護措施， 產品接線圖： 原邊單匝穿孔穿芯主回路母線溫度不得超過85℃； 本產品為戶內使用環境，如需在戶外使用，必須安  裝在避雨防水的機箱（柜）內； 單匝穿孔穿芯主回路輸入電壓≤1kvac，更高電壓取決于主回路導線的絕緣。

五、產品外型尺寸：

fz9產品外型尺寸：

fz12產品外型尺寸：
