低壓剩余電流互感器專用于剩余電流的采集，與電氣測控裝置、電動機保護裝置配套使用。該產品二次可有兩路輸出，選擇一路輸出0-20ma或0-2ma，一路輸出0~1v。兩者只能選擇其一。
下面以上海安科瑞電氣股份公司akh-0.66l系列低壓剩余電流互感器為例,介紹剩余電流互感器的功能和技術參數。

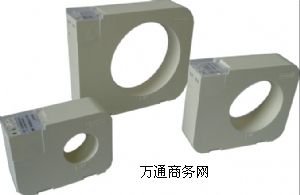

akh-0.66l系列剩余電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。
符合標準
l 產品符合國標gb1208-2006
技術指標
l 剩余電流ct一次電流0-5a，二次輸出電壓1v或電流2ma，20 ma
l 額定工作電壓ac0.66kv（等效ac0.69kv，gb/t156-2007）
l 額定頻率50-60hz
l 環境溫度-30℃~70℃，最高耐溫120℃
l 海拔高度≤3000m
l 工頻耐壓3000v/1min 50hz
l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所
選型說明
l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。
l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l 產品極性表示為：一次接線標志p1、p2，相應二次接線標志s1、s2；s1表示p1的同名端，s2表示p2的同名端；
l 測量儀表接于s1、s2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1a的規格；
注意根據母排的規格和根數，選用相匹配窗口大小的互感器。
l 與電氣火災監控裝置或漏電流繼電器配套使用，檢測0-1a漏電流(最小漏電流6ma)，輸出0-1v或0-2ma。
l 電動機保護單元配套使用,用于測量接地故障，可過載10倍
