0e89-3654 多分鐘定時開關芯片

一． 功能說明

四路按鍵輸入控制,兩路電平信號同步輸出:一路outh高電平輸出、一路outl低電平輸出,（可二選一）。

上電不工作,outh為低電平,outl為高電平,短按按鍵開始計時outh輸出高電平、outl輸出低電平,計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。

key1:短按開啟10分鐘定時。

key2:短按開啟30分鐘定時。

key3:短按開啟5分鐘定時。

key4:短按開啟15分鐘定時。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 3 ma fcpu=2mhz@xtal-4m

靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 30 ma vol=0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

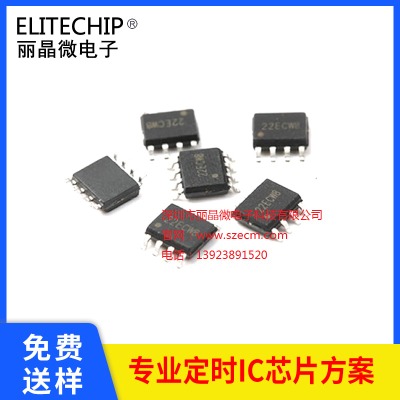

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 key1 10分鐘定時

3 key2 30分鐘定時

4 key3 5分鐘定時

5 outl 信號輸出,低電平有效

6 outh 信號輸出,高電平有效

7 key4 15分鐘定時

8 gnd 電源負

四． 電路圖參考

主控接led應用圖

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

0e89-3654 2021/11/5 v01初版
