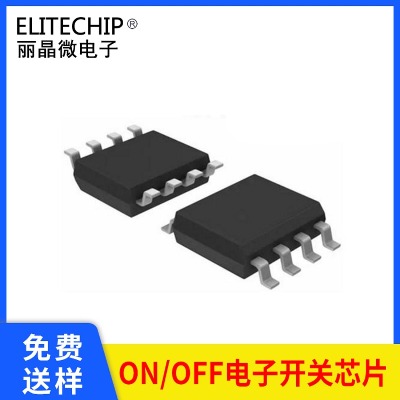

eh211128-0a8c-af8e彩燈切換芯片

一． 功能說明

工作電壓：2.4-5.0v。一路按鍵輸入控制,四路led輸出。

上電不工作,長按3秒開機,out1輸出高電平,短按一下out1、out2輸出高電平,再短按一下out1、out3輸出高電平,再短按一下out1、out4輸出高電平,按鍵依次循環。長按3秒關機,所有輸出翻轉為低電平。

定時：工作中10分鐘內無按鍵操作,自動進入待機模式。待機模式只有out1輸出高電平,其它三路輸出為低電平。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 3 ma fcpu=2mhz@xtal-4m

靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 20 ma vol=0.6v

驅動電流 ioh 14 ma voh=-0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 out1 out1輸出,高電平有效

3 key 觸發開關

4 nc 懸空

5 out4 out4輸出,高電平有效

6 out3 out3輸出,高電平有效

7 out2 out2輸出,高電平有效

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

eh211128-0a8c-af8e 2021/12/3 v01初版
