ec210204-3dfe-11e4長按2秒開關三段調光芯片
一 ． 功能說明
芯片供電電壓：dc2.4-5v。一 路輕觸開關輸入控制,一 路led輸出。
上電亮燈,短按按鍵三段調光100％-50％-10％,長按2秒關機,長按2秒開機（在每一 段都可以關機及開機）,帶斷電記憶,每次上電亮起記憶滅前的亮度（第 一 次上電初始亮度100％）。
二． 電氣參數 （vdd=3.0v ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 3 ma
靜態電流 istb 10 ua
驅動電流 iol 30 ma
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃

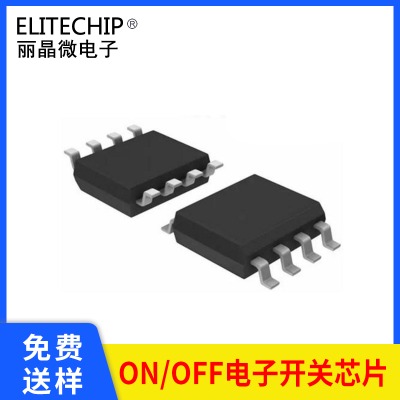

三． 封裝腳位圖（sop-8）
管腳號 符號 功能描述
1 vdd 電源正
2 scl 接記憶ic
3 sda 接記憶ic
4 key 觸發開關
5 out led輸出,高電平有效
6 nc 懸空
7 nc 懸空
8 gnd 電源負
四． 電路圖參考
五． 封裝尺寸圖（sop-8）
六． 版本說明
版本 日期 描述
ec210204-01b0-11e4 2021/2/24 v01初版100％-50％-20％
ec210204-2-3dfe-11e4 2021/6/10 v02版本改最 低亮度100％-50％-10％
