ec220218-242c-2854  10-20-30分鐘定時芯片

一． 功能說明

供電方式：3.7-4.2v鋰電池供電。一個輕觸開關輸入,五路輸出：2路電平信號同步輸出（outl低電平有效,outh高電平有效,可二選一。）,3路指示燈led1,led2,led3。

上電不工作,長按2秒開啟定時10分鐘模式,outl輸出低電平,outh輸出高電平,led1指示燈亮,短按一下,進入定時20分鐘模式,outl輸出低電平,outh輸出高電平,led1、led2指示燈亮。再短按一下,進入定時30分鐘模式,outl輸出低電平,outh輸出高電平,led1、led2、led3指示燈亮。再短按一下返回定時10分鐘,led1指示燈亮,依次循環。

計時過程中,指示燈隨著計時時間遞減而遞減（如：定時30分鐘,led1,led2,led3亮燈,當時間剩余20分鐘,此時led3滅,led1,led2亮,中途觸發進入下一檔（例如30分鐘定時,倒計時為20分鐘時還是30分鐘模式,觸發按鍵則進入10分鐘模式）。

任何模式下長按2秒關機。再開機從10分鐘模式開始。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 1.6 ma fcpu=2mhz@xtal-4m

靜態電流 istb 3 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 30 ma vol=0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

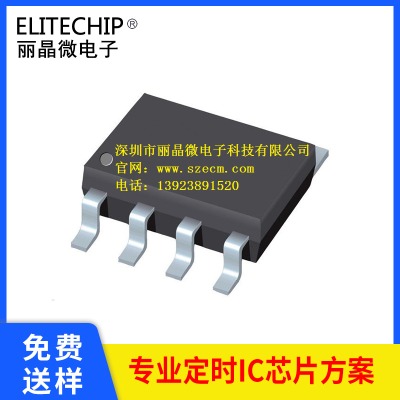

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 outl 信號輸出,低電平有效

3 outh 信號輸出,高電平有效

4 key 觸發開關

5 l1 指示燈1輸出,低電平有效

6 l2 指示燈2輸出,低電平有效

7 l3 指示燈3輸出,低電平有效

8 gnd 電源負

四． 電路圖參考

主控推led應用圖

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

ec220218-242c-2854 2022/2/24 v01初版
