af63短按開機長按3秒關機4路輸出

一． 功能說明

短按開機長按3秒關機,芯片供電方式：dc5v-8.4v,通過ldo降壓至3.3v給芯片供電。一個輸入開關對地觸發控制,四路輸出。

上電不工作四路輸出口為低電平,短按key開機,四路一直高電平輸出（out1無延時,out2延時10ms,,out3延時20ms,,out4延時30ms）。長按3秒關機。

高電平輸出間隔10ms,如下圖所示

二． 電氣參數   （vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 1.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -40 25 85 ℃

儲存溫度 tstg -55 25 90 ℃

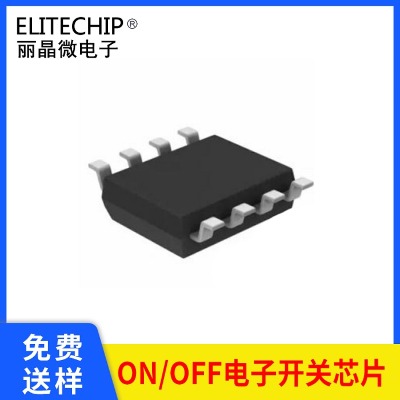

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 out1 輸出1高電平有效

3 key 觸發開關

4 out2 輸出2高電平有效

5 out3 輸出3高電平有效

6 nc 懸空

7 out4 輸出4高電平有效

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

af63 2020/12/4 v01初版
