ec20120101-v02-23c8拍拍燈振動開關芯片
一．功能說明
供電方式：dc3v紐扣電池。一路震動開關輸入控制,一路輸出。
上電不工作,震動一次led開啟,再震動一次led關閉。led開啟后15秒內未震動,15秒后led自動關閉。震動開關如在1秒時間內受到重復多次振動時當做一次振動計算。
二．電氣參數（vdd=5.0v ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.2 3.0 5.0 v
工作電流 iop 1.5 ma
靜態電流 istb 5 ua vdd=5.0v
驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v
驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7
過vdd極限電流 ivddmax 50 ma
過gnd極限電流 igndmax 50 ma
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃

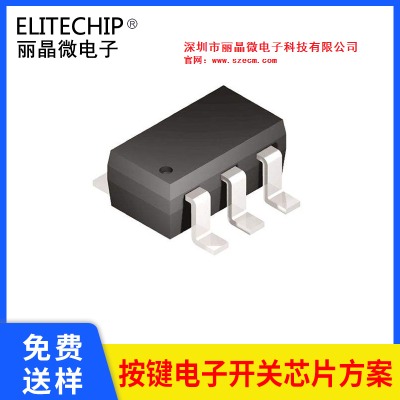

三．封裝腳位圖（sot23-6）
管腳號 符號 功能描述
1 nc 懸空
2 out 輸出低電平有效
3 vdd 電源正
4 gnd 電源負
5 key 振動開關
6 nc 懸空
四．電路圖參考
五．封裝尺寸圖（sot23-6）
六．版本說明
版本 日期 描述
ec20120101-v02-23c8 2020/12/5 v02
