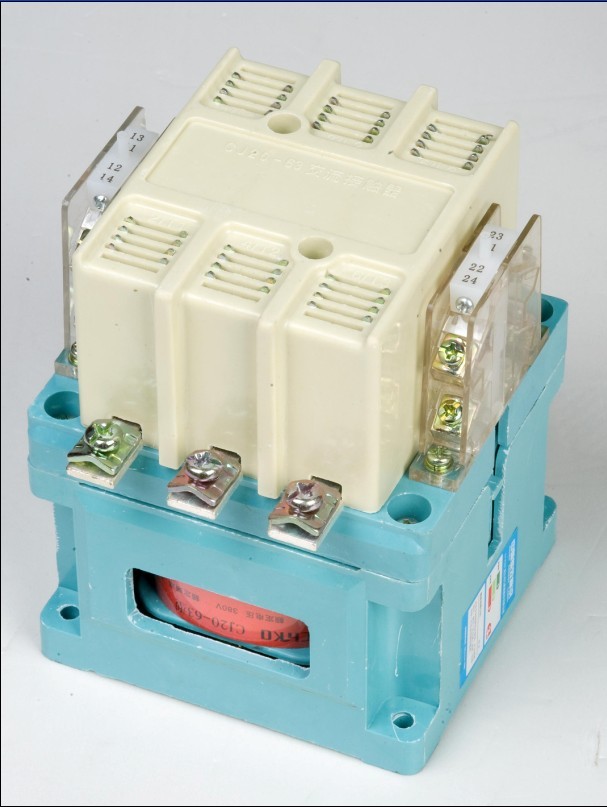

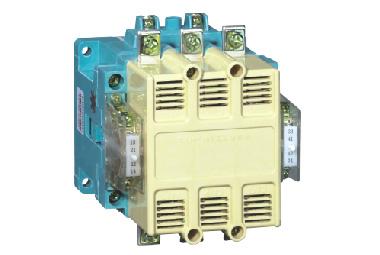

上海人民cj20-630a交流接觸器

一：接觸器用途及適用范圍

cj20-630a交流接觸器主要用于交流50hz、額定電壓至690v(個別等級能至1140v)、電流至630a的電力線路中供遠距離接通和分斷電路以及頻繁起動和控制交流電動機，并適宜于與熱繼電器或電子保護裝置組成電磁起動器，以保護電路或交流電動機可能發生的過負荷及斷相。

cj20-630a交流接觸器主要由四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。

工作原理編輯

當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時動作,主觸點閉合,和主觸點機械相連的輔助常閉觸點斷開，輔助常開觸點閉合，從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,和主觸點機械相連的輔助常閉觸點閉合，輔助常開觸點斷開，從而切斷電源。

使用接法編輯

一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制輸入點上面。

二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220v或

380v），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
