1 、 概述

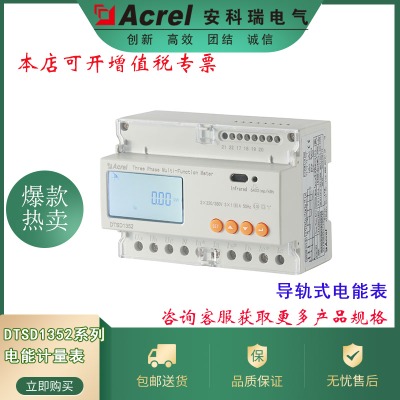

dtsd1352 導軌式多功能電能表,是主要針對電力系統,工礦企業,公用設施的電能統計、管理需求而設計的一款智能儀表,產品具有精度高、體積小、安 裝方便等優點。集成常見電力參數測量及電能計量及考核管理,提供上 48 月的各類電能數據統計。具有 2~31 次分

次諧波與總諧波含量檢測,帶有開關量輸入和開關量輸出可實現“遙信”和“遙控”功能,并具備報警輸出。帶有 rs485 通信接口,可選用 modbus-rtu 或 dl/t645 協議。該電力儀表可廣泛應用于各種控制系統,scada 系統和能源管理系統中。產品符合企業標準

q31/0114000129c035-2017《導軌式安 裝電能表企業標準》的要求。

2 、型號說明

3  、功能列表

注：1：外置互感器規格時,諧波測量為標配,其余規格均為選配。

2：默認無功脈沖、時鐘脈沖、開關量輸出三選一；

3：有源開關量和第二路通訊二選一；

4：選配測溫功能時 1、2 所述選配功能均不可選。

4、技術規格

5、  外形尺寸

注：直接接入的接線力矩不應大于 4.0n·m,經互感器接入的接線力矩應不大于 2.0n·m。

6 、 接線與安 裝

6.1  電壓電流接線示意圖

6.2  開關量輸入、輸出、ntc  測溫端子

開關量輸出為繼電器輸出,可實現“遙控”和報警輸出。

開關量輸入是采用開關信號輸入方式,由外部電源供電。當外部接通或斷開時,經過儀表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯示本地的開關信息,同時可以通過儀表的 rs485 實現遠程傳輸功能,即“遙信”功能。

注：（17-18）為有功電能脈沖,（60-61-62-69）為三路 ntc 測溫端口,（15-16）時鐘脈沖、（19-20）無功電能脈沖、（40-41）開關量輸出與（60-61）端子復用,（24-25）2路通訊、（31-39）開關量輸入與（62-69）端子復用。
