cz 6000 隔離器系列通用技術規格
概 述
cz6000系列產品用于連接工業現場儀表與控制室之間的電氣接口設備。它通過電源-輸入 - 輸出之間的可靠隔離，有效解決 工業自動化控制系統現場干擾問題，保證系統的穩定性和可靠運行。cz6000 系列產品具備多種類型規格可供選擇，基本滿 足自控系統中各種信號的隔離、配電、轉換、分配、報警設定等功能要求。
產品特點
◆ 功能：給現場儀表配電；信號隔離傳輸；信號轉換；信號多路分配；報警設定。
◆ 通道數：單通道；雙通道；一入二出；一 入三出。
◆ 供電方式：獨立的直流電源供電；二線制回路供電。
◆ 匹配信號及現場儀表： 開關、接近開關輸入 驅動現場閥門、指示燈等現場設備的電源輸出 二線制、三線制變送器電流輸入 支持hart通訊協議的二線制變送器電流輸入 直流電流/電壓信號輸入、輸出 熱電偶、熱電阻溫度信號輸入
主要通用技術參數
◆工作電源：20～30vdc
◆常規額定工作電源： 24vdc
◆傳輸精度：0.1級；0.2級（溫度變送器類）
◆溫度漂移：優于0.1％fs/10℃ (允許溫度范圍)
◆響應時間：< 1s （10～90％）
◆穩定時間：約 3~5s
◆輸出電流時允許負載：4～20ma 時, ≤550ω
◆輸出電壓時內部阻抗： 內置電阻≤500ω
◆隔離強度（輸入/輸出/電源/儀表外殼及接線端子之間）：2000v ac/1分鐘 50hz
◆絕緣阻抗（電源/輸入/輸出之間）：≥100mω
◆工作環境溫度：-20~＋60℃
◆運輸儲存溫度：-40~＋80℃
◆工作中允許相對濕度：5~95％rh （無冷凝）
◆工作中允許大氣壓力：80~106kpa
◆電磁兼容：符合 89 / 336 / eec , iec/en 61000 相關抗電磁兼容指令
◆防護等級：ip 20
◆安裝方式：35mm 標準導軌卡式安裝
◆使用線纜： 0.5~2.5mm2的多束或單股電纜
◆外形尺寸：厚16×高116×長110(mm)
◆整機重量：約110g～120g

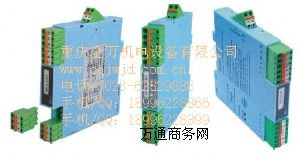

產品結構
1. 輸入接線端
綠色端子，連接至現場設備
2. 電源指示燈： 儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端 綠色端子，連接至控制系統或其它 單元組合儀表
4. 左側機殼蓋 與儀表右面機殼緊密扣合，用合適 工具可撬開
5. 電源接線端
2孔供電電源接線 （13-/14+）
6. 透氣散熱孔 密集散熱孔，通風對流設計
7. 產品標簽粘貼部位 pet耐熱材質標簽，標注產品型號代碼 及相關重要參數
8. 右側機殼 為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
35mm 標準 din 導軌卡式安裝
