瀏覽：253次[供應]日標法蘭連接三通球閥

東洋閥門（深圳）有限公司
信息編號：bh4113770279991
更新時間：2016/5/28 21:21:40
規格：DN100
數量：10000紙箱
價格：20

價格說明：以上商品為參考價格，并非原價，該價格可能隨著您購買數量不同或所選規格不同而發生變化。由于萬通商務網不提供線上交易，最終成交價格，請咨詢賣家，以實際成交價格為準。

企業廣播

推廣

相關產品

第 11 年普通會員

東洋閥門（深圳）有限公司

0級
主營：
球閥,閘閥,蝶閥
會員類型:

普通會員
認證信息:
工商執照未認證
聯系人:

錢晉 (先生)
咨詢商家:

咨詢商家
聯系方式:
地址：
上海上海上海市浦東新區工業園區

店內商品搜索

產品名稱:

新上架產品

品牌詞

產品信息

、產品特點：

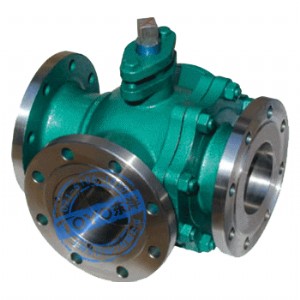

法蘭連接三通球閥,連接三通球閥,法蘭三通球閥產品特點①、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。②、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外一通道連通，靈活控制管路中介質的合流或分流。

二、主要零件材料：

零件名稱	材質
零件名稱	gb	astm
閥體、閥蓋	wcb	a216-wcb
密封圈	ptfe、對位聚苯	ptfe、對位聚苯
球體	1cr18ni9ti	ss304
閥座、閥桿	2cr13	a246-416
雙頭螺栓	35crmoa	a193-b7

備注：三通球閥一般采用兩閥座結構，如流向圖a所示兩種工況。選用兩面閥座l型結構（即q44型）。流向b中①和④兩種工況亦可選用兩閥座t型結構（即q45型）。流向圖b②和③兩種工況必須選用四閥認t型結構（即q45型）。其余工況也可以先用四閥座結構，但在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《閥門的型號編制方法》填寰相應的要求代號。

三、主要性能范圍：

公稱壓力	試驗壓力
	殼體	高壓液密封		體壓氣密封
1.6	2.4	1.76		0.6
2.5	3.75	2.75
4.0	6.0	4.4
class150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕和酸堿腐蝕介質
	適用溫度		-28~350℃
應用規范	連接法蘭		jb79-59、gb9113、hg20592-97、ansi b16.5
	檢驗試驗		gb/t9092-99、api598

其余制造規范均按本廠標準；

四、法蘭連接三通球閥國標連接尺寸和外形 pn1.6mpa ：

型號	公稱通徑dn（mm）	尺寸
型號	公稱通徑dn（mm）	l	l2	d	d1	d2	b	f	z-d	h	w
q44f-16c （p）（r）	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

五、法蘭連接三通球閥美標連接尺寸和外形 150lb ：

公稱通徑dn		尺寸
（in）	（mm）	l	d	d1	d2	b	f	z-φd	h	l0
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100

以上是東洋閥門（深圳）有限公司廠家直供日標法蘭連接三通球閥的詳細信息，如果您東洋閥門（深圳）有限公司廠家直供日標法蘭連接三通球閥的價格、廠家、型號、圖片有什么疑問，請 聯系供應商或請供應商聯系我

關于供應商信息

東洋閥門（深圳）有限公司

東洋閥門（深圳）有限公司 Shanghai Toyo valve industry Co., LTD 　　『toyo』源于國外品牌，東洋閥業是一家專業從事閥門鑄造、生產、銷售于一體的『中日合資』企業，擁有全套加工設備，完善檢驗和實驗設備，秉承一貫的嚴謹、精湛的制造工藝，高度的靈活性、安全性以及可靠性，采用國際ISO、日本JIS、美國API、ASME、德國DIN、英國BS等先進標準技術，對產品的...
