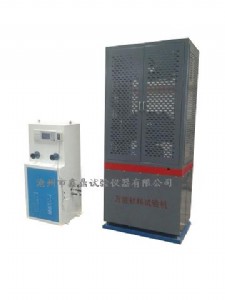

一、萬能材料試驗機介紹
滄州市鑫鼎試驗儀器有限公司生產的萬能材料試驗機主要用于金屬材料之位伸、壓縮、彎曲等試驗，并備有冷彎附件，兼作金屬材料的工藝試驗。因此，數顯式萬能材料試驗機滿足于科研機構，基本建設單位、治金、機械制造及各類學校實驗室等單位的試驗需要。
本系列試驗機的工作油缸采用下置式、油壓加荷、傳感器測力、數字顯示力值，具有加荷速度指示窗，可隨時調整加荷速度。操作方便，性能穩定，安 全可靠。本系列試驗機為主機與測力計兩個獨立部分。
二、萬能材料試驗機注意事項
1、請按附圖中的示意圖提示吊裝主機。
2、 試驗機安 裝固定后，應將兩絲杠上端螺栓壓緊的鐵板拆掉，再接電源。
3、試驗過程中，嚴禁啟動橫梁加荷和卸荷！移動橫梁的用途是調整試驗空間。如果錯誤操作，會導致驅動機構中的鏈條蹦扣，移動橫梁卡死等故障。
4、當試驗機使用一段時間后，應檢查鏈條在傳動過程中的松緊程度，如發現鏈條過松，請用鏈輪架后的螺釘把鏈條調緊。
|
三、萬能材料試驗機主要參數 |
||||||||||||
|
|
we-100b |
we-300b |
we-600b |
wes-1000b |
we-2000b |
|
||||||
|
最大實驗力 |
100 |
300 |
600 |
1000 |
2000 |
|||||||
|
試驗機的示值精度 |
1 級 |
|||||||||||
|
拉伸夾頭間最大距離 |
600 |
650 |
700 |
700 |
750 |
|||||||
|
(計活塞行程) |
||||||||||||
|
兩絲杠間有效距離 |
340 |
430 |
470 |
550 |
640 |
|||||||
|
扁試樣夾持厚度 |
0-15 |
0-15 |
0-30 |
0-40 |
15-50 |
|||||||
|
扁試樣夾持的最大寬度 |
58 |
58 |
90 |
120 |
120 |
|||||||
|
圓試樣夾持直徑 |
φ6-φ22 |
φ10-φ32 |
φ13-φ40 |
φ10-φ60 |
φ20-φ70 |
|||||||
|
上下壓板間最大距離 |
530 |
550 |
450 |
430 |
550 |
|||||||
|
上下壓板尺寸 |
φ100 |
φ120 |
204x204 |
205x205 |
220x220 |
|||||||
|
彎曲試驗時兩支點間距離 |
30-300 |
30-300 |
30-300 |
30-300 |
50-300 |
|||||||
|
變曲試驗時支滾最大寬度 |
115 |
140 |
140 |
160 |
160 |
|||||||
|
彎曲試驗最大高度 |
90 |
100 |
100 |
185 |
205 |
|||||||
|
工作活塞直徑×行程 |
φ80x150 |
φ140x150 |
φ170x200 |
φ230x150 |
φ360x200 |
|||||||
|
φ230x200 |
||||||||||||
|
工作臺上升速(mm/min) |
0-170 |
0-140 |
0-80 |
0-65 |
0-45 |
|||||||
|
移動橫梁升降速度(mm/min) |
240 |
240 |
240 |
200 |
200 |
|||||||
|
油泵電動機功率 |
0.75 |
0.75 |
1.5 |
1.5 |
1.5 |
|||||||
|
移動橫梁升降電動機功率 |
0.55 |
|||||||||||
|
液壓夾頭裝置 |
無 |
無 |
無 |
無 |
無 |
|||||||
|
拉伸鉗口形式 |
開口 |
開口 |
開口 |
閉口 |
開口 |
|||||||
|
主機(不計行程)(mm) |
720x560x1950 |
850x580x2150 |
890x580x2280 |
960x680x2280 |
1220x828x3000 |
|||||||
|
1200x710x2550 |
||||||||||||
|
|
||||||||||||
|
測力計(mm) |
1010x685x1490 |
1010x685x1490 |
1040x860x1720 |
1040x760x1720 |
1040x760x1720 |
|||||||
|
凈重:主機、測力計、 |
|
1200;450;60 |
1700;500;80 |
2250;350;100 |
6800;350;150 |
|||||||
|
附件 |
3200;350;100 |
|||||||||||
|
裝箱重量:主機、測力計 |
|
1320；580 |
1850；650 |
2400；550 |
7200；580 |
|||||||
|
(含附件)(kg) |
3200；550 |
|||||||||||
|
說明:wes-1000b,請?jiān)谟嗀洉r(shí)注明拉伸鉗口的形式 |
|
|||||||||||
四、機器各系統及工作原理
數顯式萬能材料試驗機主機和測力計兩部分，二者通過油管相聯接。
