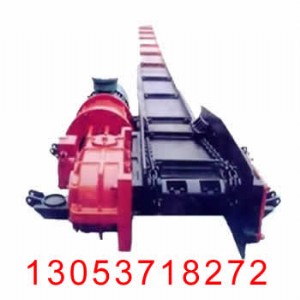

刮板機產品介紹

刮板機是煤礦井下工作面順糟內運輸煤炭的主要設備，亦適用于爆采裝煤工作面使用，可與小型采煤機配套，是緩、傾、斜、中、厚、薄、煤層理想的運輸設備。具有運輸力強、傳動平穩、結構簡單、裝拆方便、易于維護、安  全可靠等特點。

刮板機型號意義

例：sgb-420/30刮板輸送機

s:輸送機；g:刮板；b:邊雙鏈型；420:中部槽外寬寬度420mm；30:電動機功率30kw。

刮板機工作原理

將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料輸送。

刮板機組成

刮板機主要結構和組成的部件基本是相同的，它由機頭、中間部和機尾部等三個部分組成。

此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。機頭部由機頭架、電動機、液力偶合器、減速器及鏈輪等件組成。中部由過渡槽、中部槽、鏈條和刮板等件組成。機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安  設的位置來區分叫上機頭與下機頭。

刮板機參數

名稱 sgw-150c  sgb620/40t  sgb-420/30t  sgd-420/30   sgw-26   sgd-320/17b

出廠長度  200m       100 m        100 m        100 m      100 m        80 m

輸送量    250t/h      150 t/h        80 t/h         80 t/h      70 t/h        40 t/h

鏈速   0.868m/s    0.86 m/s      0.86 m/s       0.88 m/s    0.86 m/s      0.59 m/s

電動機

型號   dsb-75      dsb-40      jdsb-30      jdsb-30  bjqo261-40t2  dz3b-17

功率   75kwx2      40kw         30kw         30kw     13kwx2       17kw

轉速  1480r/min    1470 r/min    1470 r/min     1470 r/min  1460 r/min    1460 r/min

電壓  380/660v    380/660 v     380/660 v     380/660 v   380/660 v     380/660 v

液力連軸器

型號  yl-450型  yoxd400s型

額定功率 75 kw        40 kw

工作液體 22#汽輪機油 22#汽輪機油

注油量    14l           8l

刮板鏈

型式    邊雙鏈      邊雙鏈      邊雙鏈      中單鏈      邊雙鏈      中單鏈

規格 ф18x64mm ф18x64 mm ф14x50 mm ф14x50 mm ф14x50 mm ф14x50 mm

鏈條破斷拉力 ≥41t   ≥35t        ≥25t       ≥25t      ≥25t       ≥25t

減速機轉動比 1：24.44   1：24.564   1：22.24

中部槽(長*寬*高) 1500*630*190 1500*620*180 1200*420*150 1200x420x150 1200*420*150 1200*420*150

刮板機優點

1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。

2、 能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。

3、機身矮，便于安  裝。

4、能兼作采煤機運行的軌道。

5、可反向運行，便于處理底鏈?zhǔn)鹿省?

6、能作液夜支架前段的支點。
