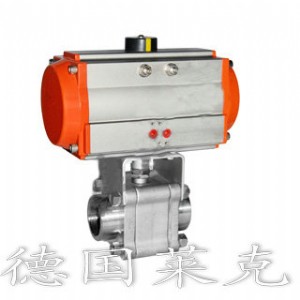

德國萊克lik品牌-進口氣動高壓球閥分為氣動高壓法蘭球閥、氣動焊接高壓球閥、氣動高壓內螺紋球閥三種。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作�？刹捎弥悄芸刂婆c定位，與電氣閥門定位器配套，輸入4-20madc信號及0.4～0.7mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動高壓球閥按其密封性能分為金屬密封與軟密封。氣動高壓球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安 裝方便、適應性強等優點。氣動高壓球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
進口內螺紋氣動高壓球閥 技術參數及性能
|
公稱通徑 dn(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥體形式 |
整體鍛造閥體(dn50以內)、三段式鍛造閥體(dn50以上) |
|||||||||||
|
公稱壓力 |
pn16.0、25.0 mpa；ansi 150、300、600、900lb |
|||||||||||
|
連接形式 |
法蘭式、焊接式、螺紋式(適用于pn45mpa以內) |
|||||||||||
|
密封填料 |
v型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
閥芯形式 |
o型球體閥芯 |
|||||||||||
|
流量特性 |
近似快開特性 |
|||||||||||
|
動作范圍 |
0～90°、0～360° |
|||||||||||
|
泄露量q |
按gb/t4213-92，小于額定kv0.01％ |
|||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2％ |
|||||||||||
|
可調范圍 |
250：1 |
|||||||||||
|
配置執行機構 |
gt、at、ar、aw系列單雙作用氣動執行器 |
|||||||||||
|
控制方式 |
開關兩位控制能、4～20ma模擬量信號控制 |
|||||||||||
進口內螺紋氣動高壓球閥 執行器參數
|
執行器型號 |
gt、at、ar、aw系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7mpa |
|
氣源接口 |
g1/4"、g1/8"、g3/8"、g1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式--失氣時閥位開；氣開式--失氣時閥位關(fc) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
進口內螺紋氣動高壓球閥 零件材料
|
零件名稱 |
材料 |
|||
|
閥體、閥蓋 |
a105 |
304(cf8) |
316(cf8m) |
316l(cf3m) |
|
球體 |
2cr13+氮化處理 |
304 |
316 |
316l |
|
閥桿 |
2cr13 |
304 |
316 |
316l |
|
閥座密封圈 |
ptfe、碳素 纖維＋ptfe、對位聚苯 |
|||
|
填料 |
v型ptfe、柔性石墨 |
|||
進口內螺紋氣動高壓球閥 性能規范
|
公稱通徑dn(mm) |
dn15-300 |
|||||
|
公稱壓力 |
pn(mpa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸 類(溫度≤200℃)、醋酸 類(溫度≤200℃) |
|||||
